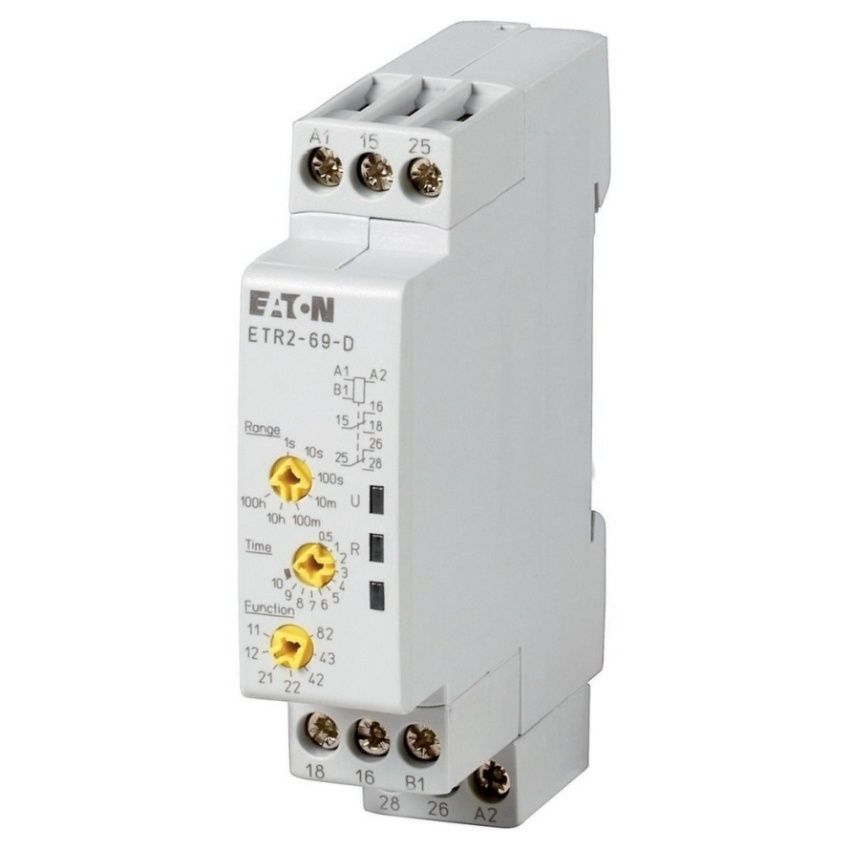

EATON RELÉ ČASOVÉ ETR2-69-D 119428

Časové relé je multifunkční zařízení určené pro širokou škálu aplikací. Pracuje při napětí... Zobrazit více

Výrobce: EATON

Kód produktu: 83477091 Zkopírováno

Kód dodavatele: 119428 Zkopírováno

EAN: 4015081175741 Zkopírováno

Typ el. připojení: Šroubové připojení

Kompletní přístroj s podstavcem: Ne

Vhodné pro montáž DIN lišty: Ano

Čelní montáž: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Časové relé je multifunkční zařízení určené pro širokou škálu aplikací. Pracuje při napětí 24-240V AC a 24-48V DC, s provozním proudem 3 A a tepelnou odolností do 6 A. Toto relé je vybaveno dvěma přepínacími kontakty, poskytující flexibilní a spolehlivé časové řízení v elektrických obvodech.

Název parametru Hodnota
Typ el. připojení Šroubové připojení
Kompletní přístroj s podstavcem Ne
Vhodné pro montáž DIN lišty Ano
Čelní montáž Ne
K nasazení na stykač Ne
Funkce zpožděné reakce Ano
Funkce zpoždění odtahu Ano
Funkce zapnutí vzestupnou hranou Ano
Funkce vypínání sestupnou hranou Ano
Funkce hvězda/trojúhelník Ne
Funkce tvarování impulzu Ano
Funkce blikání začínající pauzou, pevně nastavený čas Ano
Funkce blikání začínající impulzem, pevně nastavený čas Ano
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Druh napětí pro ovládání AC/DC
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
Výstupy, přepínatelné se zpožděním/bez zpoždění Ano
S polovodičovým výstupem Ne
Druh provozního napětí AC/DC
Jmenovitý proud 3 A
Krytí (IP) IP20
Šířka 17.5 mm
Výška 80 mm
Hloubka 63 mm
Časový rozsah 0.05 - 100 s
Jmenovité řídicí napájecí napětí Us AC 50 Hz 12 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 12 - 240 V
Jmenovité řídicí napájecí napětí Us DC 12 - 240 V
Provozní napětí AC 50 Hz 12 - 240 V
Provozní napětí AC 60 Hz 12 - 240 V
Provozní napětí DC 12 - 240 V
Všechny parametry
Název parametru Hodnota
Typ el. připojení Šroubové připojení
Kompletní přístroj s podstavcem Ne
Vhodné pro montáž DIN lišty Ano
Čelní montáž Ne
K nasazení na stykač Ne
Funkce zpožděné reakce Ano
Funkce zpoždění odtahu Ano
Funkce zapnutí vzestupnou hranou Ano
Funkce vypínání sestupnou hranou Ano
Funkce hvězda/trojúhelník Ne
Funkce tvarování impulzu Ano
Funkce blikání začínající pauzou, pevně nastavený čas Ano
Funkce blikání začínající impulzem, pevně nastavený čas Ano
Funkce blikání začínající pauzou, variabilní Ne
Funkce blikání začínající impulzem, variabilní Ne
Možnost dálkového ovládání Ne
Vhodné pouze pro dálkové ovládání Ne
Druh napětí pro ovládání AC/DC
Počet výstupů, bez zpoždění, rozpojovací kontakt 0
Počet výstupů, bez zpoždění, pracovní kontakt 0
Počet výstupů, bez zpoždění, přepínač 0
Počet výstupů, se zpožděním, rozpojovací kontakt 0
Počet výstupů, se zpožděním, pracovní kontakt 0
Počet výstupů, se zpožděním, přepínač 2
Výstupy, přepínatelné se zpožděním/bez zpoždění Ano
S polovodičovým výstupem Ne
Druh provozního napětí AC/DC
Jmenovitý proud 3 A
Krytí (IP) IP20
Šířka 17.5 mm
Výška 80 mm
Hloubka 63 mm
Časový rozsah 0.05 - 100 s
Jmenovité řídicí napájecí napětí Us AC 50 Hz 12 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 12 - 240 V
Jmenovité řídicí napájecí napětí Us DC 12 - 240 V
Provozní napětí AC 50 Hz 12 - 240 V
Provozní napětí AC 60 Hz 12 - 240 V
Provozní napětí DC 12 - 240 V
