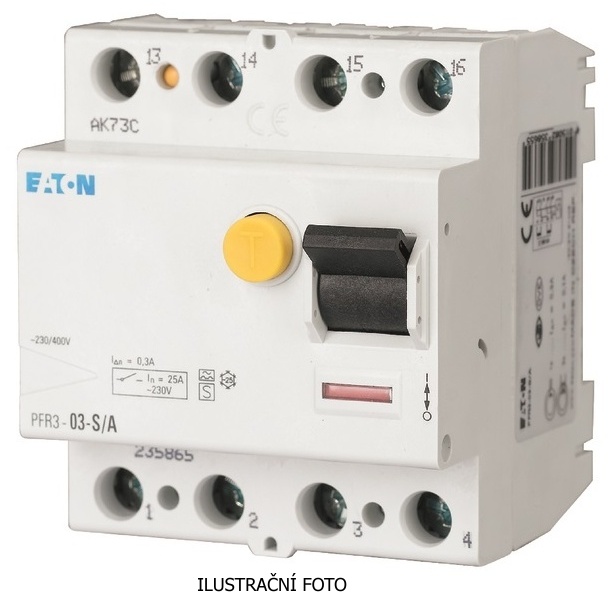

EATON RELÉ CHRÁNIČ PFR3-03-U 235869

Chráničové relé PFR. Lze použít pro doplňkovou ochranu při poruše (Idn > 30 mA) nebo pro o... Zobrazit více

Výrobce: EATON

Kód produktu: 60996180 Zkopírováno

Kód dodavatele: 235869 Zkopírováno

EAN: 4015082358693 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Chráničové relé PFR. Lze použít pro doplňkovou ochranu při poruše (Idn > 30 mA) nebo pro ochranu majetku před vznikem požáru (Idn <= 300 mA). Signalizace stavu relé vypnuto-zapnuto. 2 rozpínací kontakty. Jmenovitý proud kontaktů relé 25 A / 400 V DC, 16 A / 230 V AC. Selektivní, odolnost proti ráz. proudu 5 kA, pro obvody s frekvenčními měniči, typ U. Typ A – citlivost na střídavý reziduální proud. U – určený pro obvody s frekvenčními měniči. S selektivní se zpožděním vybavení – odolnost proti rázovému proudu 5 kA. PFR2-..-U lze kombinovat pouze se Z-WFR 2-U.
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.3 mA
Typ svodového proudu A
Selektivní typ Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ne
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Všechny parametry
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.3 mA
Typ svodového proudu A
Selektivní typ Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ne
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
