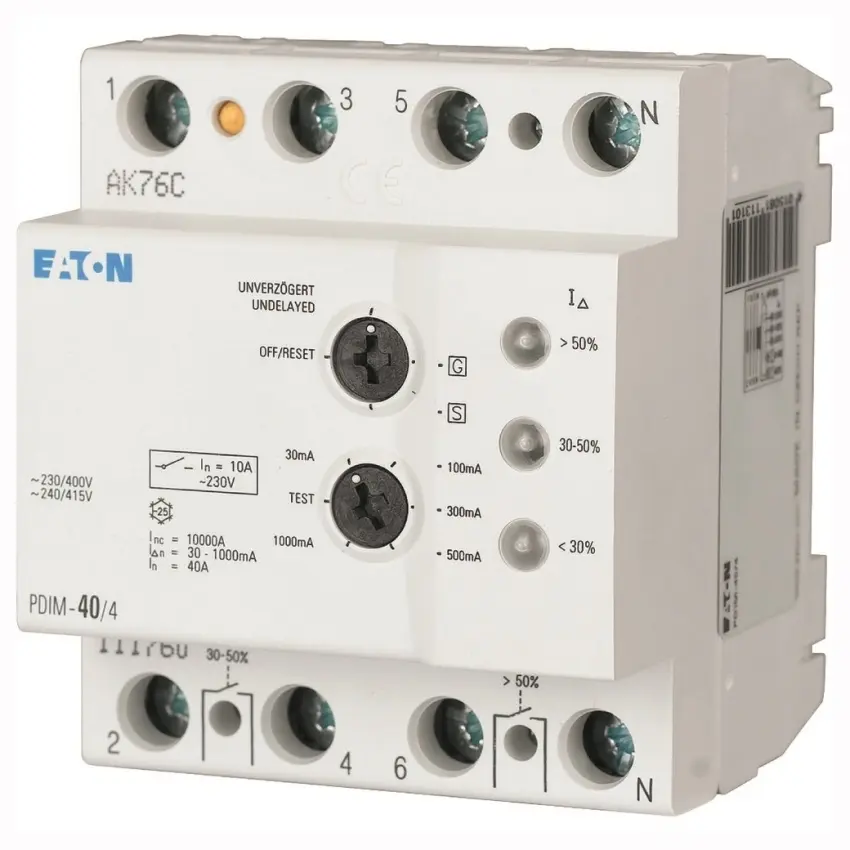

EATON RELÉ MONITOROVACÍ PDIM-40 4 111760

Monitor poruchového proudu Eaton PDIM-40/4 je určen pro sledování reziduálního proudu v el... Zobrazit více

Výrobce: EATON

Kód produktu: 83094808 Zkopírováno

Kód dodavatele: 111760 Zkopírováno

EAN: 4015081113101 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 40 A

Jmenovitý svodový proud: 1 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Monitor poruchového proudu Eaton PDIM-40/4 je určen pro sledování reziduálního proudu v elektrických instalacích průmyslových a komerčních rozvaděčů.

Zařízení Eaton Moeller série xPole s označením PDIM-40/4 slouží jako čtyřpólový monitor poruchového proudu typu PDIM pro sítě 230/400 V až 240/415 V AC. Umožňuje nastavení jmenovité hodnoty poruchového proudu v rozsahu 0,03 A až 1 A a podporuje různé režimy reakce včetně zpožděného a selektivního vypnutí. Monitor je citlivý na střídavý i pulzující stejnosměrný reziduální proud a je vybaven bezpotenciálovým spínacím kontaktem pro signalizaci. Zařízení je určeno pro montáž na DIN lištu a splňuje požadavky normy DIN/EN 62020.

Klíčové vlastnosti

  • Čtyřpólový monitor poruchového proudu
  • Nastavitelný reziduální proud v rozsahu 0,03 A až 1 A
  • Citlivost na AC a pulzující DC poruchové proudy
  • Podpora selektivního a zpožděného vypnutí
  • Bezpotenciálový signalizační kontakt 10 A / 240 V AC
  • Montáž na DIN lištu, šířka 4 moduly
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 40 A
Jmenovitý svodový proud 1 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu AC
Selektivní typ Ano
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 60 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 60 mm
Stupeň znečištění 2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
