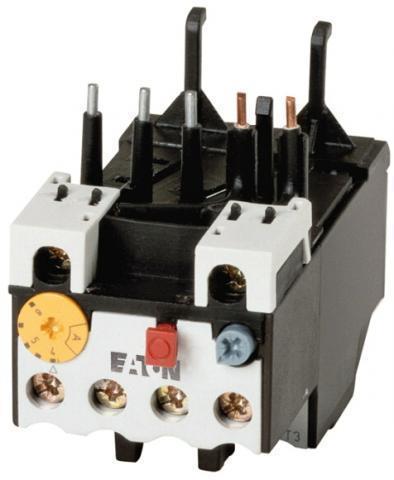

EATON RELÉ TEPEL ZB12-16 290168

Tepelné nadproudové relé ZB12. Citlivost na výpadek fází podle ČSN EN 60947, VDE 0660 část... Zobrazit více

Výrobce: EATON

Kód produktu: 36999901 Zkopírováno

Kód dodavatele: 290168 Zkopírováno

EAN: 4015082901684 Zkopírováno

Nastavitelný rozsah proudu: 12 - 16 A

Max. jmenovité provozní napětí Ue: 690 V

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Tepelné nadproudové relé ZB12. Citlivost na výpadek fází podle ČSN EN 60947, VDE 0660 část 102. Montáž přímo na stykač. Nadproudová spoušť: třída sepnutí 10 A. Ochrana proti zkratu: při přímé montáži dbát na max. přípustné jištění stykače. Určeno k ochraně EEx motorů. Pro stykače DILM7, DILM9, DILM12, DILM15, DIULM7, DIULM9, DIULM12, SDAINLM12, SDAINLM16, SDAINLM22.
Název parametru Hodnota
Nastavitelný rozsah proudu 12 - 16 A
Max. jmenovité provozní napětí Ue 690 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet pomocných rozpínacích kontaktů 1
Počet pomocných spínacích kontaktů 1
Počet pomocných kontaktů jako měnič 0
Třída rozběhu TŘÍDA 10 A
Vstup funkce resetování Ne
Automatická funkce resetování Ano
Tlačítko funkce resetování Ano
Způsob montáže Přímý nástavec
Všechny parametry
Název parametru Hodnota
Nastavitelný rozsah proudu 12 - 16 A
Max. jmenovité provozní napětí Ue 690 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet pomocných rozpínacích kontaktů 1
Počet pomocných spínacích kontaktů 1
Počet pomocných kontaktů jako měnič 0
Třída rozběhu TŘÍDA 10 A
Vstup funkce resetování Ne
Automatická funkce resetování Ano
Tlačítko funkce resetování Ano
Způsob montáže Přímý nástavec
