EATON SNÍMAČ OPTICKÝ E71-NTBS-CA 100521

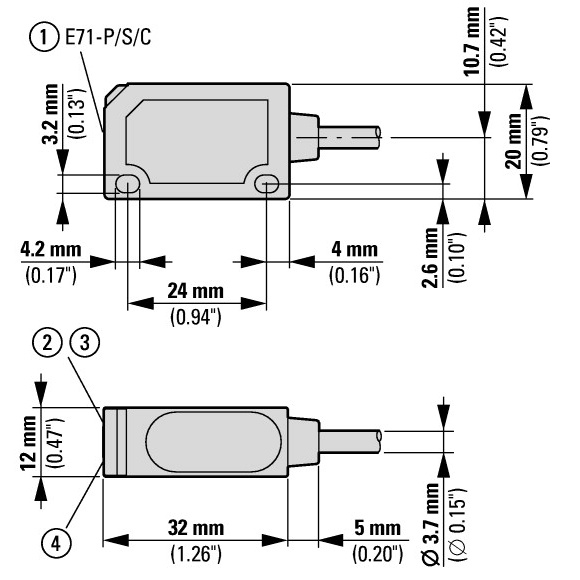

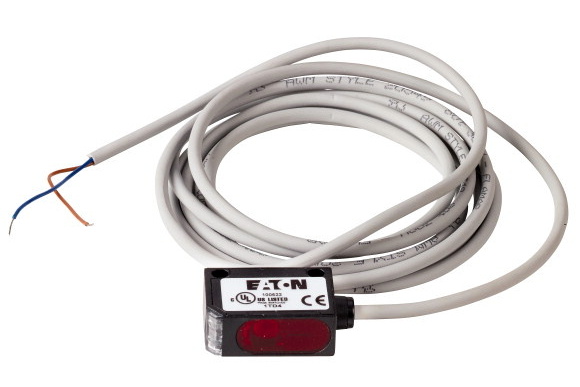

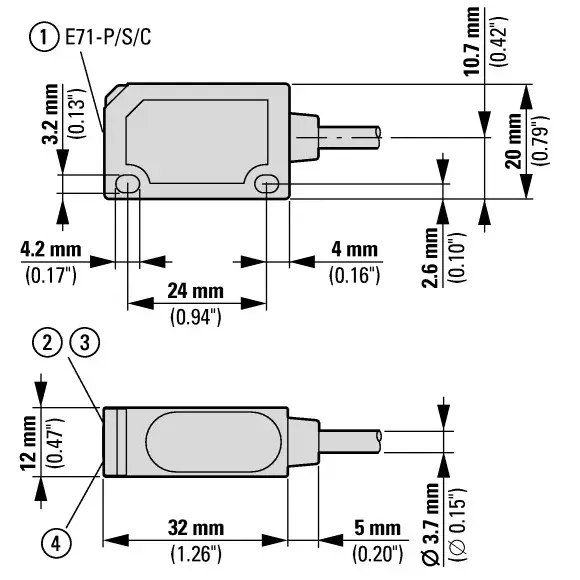

EA_1360PIC-281.jpg EA_1360DIM-352.jpg
EATON SNÍMAČ OPTICKÝ E71-NTBS-CA 100521 Optický snímač Eaton E71-NTBS-CA s dosahem 1,5 m, ... Zobrazit více

Výrobce: EATON

Kód produktu: 81784543 Zkopírováno

Kód dodavatele: 100521 Zkopírováno

EAN: 4015081643295 Zkopírováno

Rozsah dodávky jednosměrného systému: Vysílač

Úhel rozevření: 0 °

Předběžné hlášení výpadku: Ne

S časovou funkcí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON SNÍMAČ OPTICKÝ E71-NTBS-CA 100521 Optický snímač Eaton E71-NTBS-CA s dosahem 1,5 m, napájením 10-30 V DC a připojením pomocí kabelu, ideální pro přesné detekční aplikace.

Optický snímač Eaton E71-NTBS-CA je spolehlivé zařízení určené pro přesnou detekci objektů na vzdálenost až 1,5 metru. Díky odolnému plastovému krytu s krytím IP67 a NEMA 4 je vhodný pro náročné průmyslové prostředí. Snímač je vybaven infračerveným světlem a LED indikátory, které poskytují jasnou signalizaci stavu zařízení. Díky ochraně proti zkratu a přepólování je zajištěn bezpečný a bezporuchový provoz. Využívá princip světlé/tmavé spínání a nabízí rychlou reakci s frekvencí až 500 Hz.

Klíčové vlastnosti

  • Dlouhý dosah detekce až 1,5 m
  • Napájení 10-30 V DC
  • Ochrana proti zkratu a přepólování
  • Krytí IP67 a NEMA 4 pro náročné podmínky
  • Infračervený světelný zdroj
  • LED indikace napětí a spínacího stavu
  • Rychlá reakce - až 500 Hz
  • Kompaktní plastové provedení
Název parametru Hodnota
Rozsah dodávky jednosměrného systému Vysílač
Úhel rozevření 0 °
Předběžné hlášení výpadku Ne
S časovou funkcí Ne
Jmenovitá spínací vzdálenost 1500 mm
Max. spínací vzdálenost 1500 mm
Max. výstupní proud 0 mA
Reflektor je součástí dodávky Ne
Analogový výstup 0 V ... 10 V Ne
Analogový výstup 0 mA ... 20 mA Ne
Analogový výstup 4 mA ... 20 mA Ne
Analogový výstup -10 V ... +10 V Ne
S jiným analogovým výstupem Ne
Metoda nastavení Ostatní
S komunikačním analogovým rozhraním Ne
S komunikačním rozhraním AS-Interface Ne
S komunikačním rozhraním CANOpen Ne
S komunikačním rozhraním DeviceNet Ne
S komunikačním rozhraním Ethernet Ne
S komunikačním rozhraním INTERBUS Ne
S komunikačním rozhraním PROFIBUS Ne
S komunikačním rozhraním RS-232 Ne
S komunikačním rozhraním RS-422 Ne
S komunikačním rozhraním RS-485 Ne
S komunikačním rozhraním SSD Ne
S komunikačním rozhraním SSI Ne
Počet polovodičových výstupů s funkcí hlášení 0
Počet výstupů s kontaktem s funkcí hlášení 0
Počet jištěných polovodičových výstupů 0
Počet jištěných výstupů s kontaktem 0
Typ rozhraní pro zajištěnou komunikaci Ostatní
Typ el. připojení Kabel
Typ spínacího výstupu NPN
Typ spínací funkce Ostatní
Třída ochrany provozního prostředku Třída ochrany 2
Kategorie ochrany proti výbuchu pro plyn Bez
Kategorie ochrany proti výbuchu pro prach Bez
Konstrukce skříně Kvádr
Šířka senzoru 12 mm
Průměr senzoru 0 mm
Výška senzoru 32 mm
Délka senzoru 20 mm
Přepínací funkce Spínání světlem/tmou
Materiál optické plochy Plast
Materiál obalu Plast
Max. výstupní proud na jištěném výstupu 0 mA
Min. vzdálenost reflektoru 0 mm
Teplota okolního prostředí -25 - 55 °C
Reakční doba 1 ms
Dosah ochranného pole 0 m
Spínací kmitočet 500 Hz
Bezpečnostní typ dle IEC 61496-1 1
Spínací napětí OSSD ve stavu High 30 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 10 - 30 V
Druh napětí DC
S monitorovací funkcí přístrojů zapojených v sérii Ne
Třída ochrany laseru Bez
Vlnová délka senzoru 880 nm
Druh světla Infračervené světlo
Světelný bod 0 mm2
Číslo AWG 22
Materiál pláště kabelu Ostatní
Se zablokováním opětovného spuštění Ne
Vhodné pro bezpečnostní funkce Ne
Krytí (IP) IP67
Stupeň krytí (NEMA) 4
