EATON SNÍMAČ OPTICKÝ E71-PRP-CA 100525

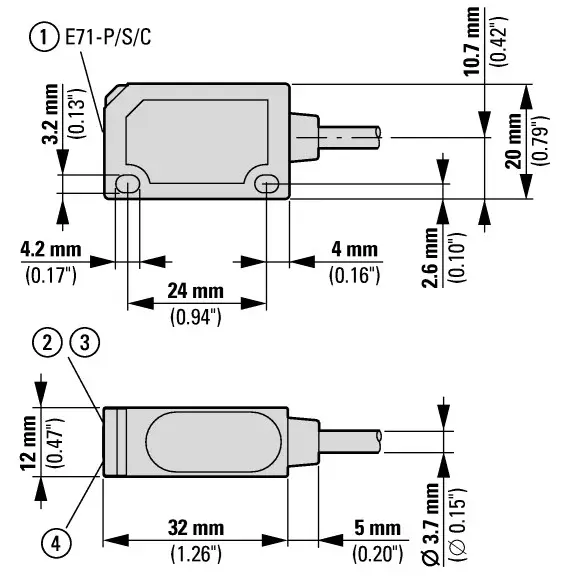

EA_1360PIC-279.jpg EA_1360DIM-352.jpg
Eaton E71-PRP-CA optický spínač, 2,5 m dosah, PNP, 10-30 V DC, kabel 2 m Optický spínač ... Zobrazit více

Výrobce: EATON

Kód produktu: 81784538 Zkopírováno

Kód dodavatele: 100525 Zkopírováno

EAN: 4015081643325 Zkopírováno

Předběžné hlášení výpadku: Ne

S časovou funkcí: Ne

Jmenovitá spínací vzdálenost: 2500 mm

Max. spínací vzdálenost: 2500 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

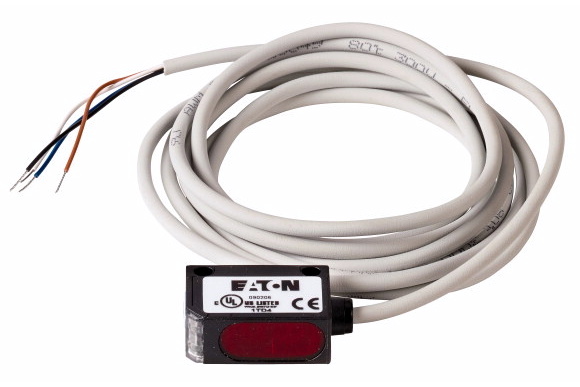

Eaton E71-PRP-CA optický spínač, 2,5 m dosah, PNP, 10-30 V DC, kabel 2 m

Optický spínač Eaton E71-PRP-CA z řady Moeller® E71 NanoView je určen pro spolehlivou detekci objektů na dlouhé vzdálenosti až 2,5 m. Používá polarizované červené světlo a umožňuje nastavení režimu světlého nebo tmavého spínání. Díky čtyřvodičovému kabelovému připojení a ochranám proti zkratu i přepólování je ideální pro průmyslové aplikace. Spínač je vyroben z odolného plastu a splňuje krytí IP66, což zajišťuje vysokou ochranu proti prachu a vodě. Stavové LED indikátory umožňují snadnou vizuální kontrolu provozu. Produkt splňuje mezinárodní normy IEC/EN 60947-5-2 a směrnici RoHS.

Klíčové vlastnosti

  • Typ senzoru: optický, polarizované červené světlo
  • Délka kabelu: 2 m, čtyřvodičové připojení
  • Dosah detekce: až 2,5 m
  • Napájecí napětí: 10-30 V DC
  • Výstup: PNP
  • Maximální spínací proud: 100 mA
  • Frekvence spínání: 500 Hz
  • Stavové indikátory: žlutá LED (spínací stav), zelená LED (provozní napětí)
  • Krytí: IP66

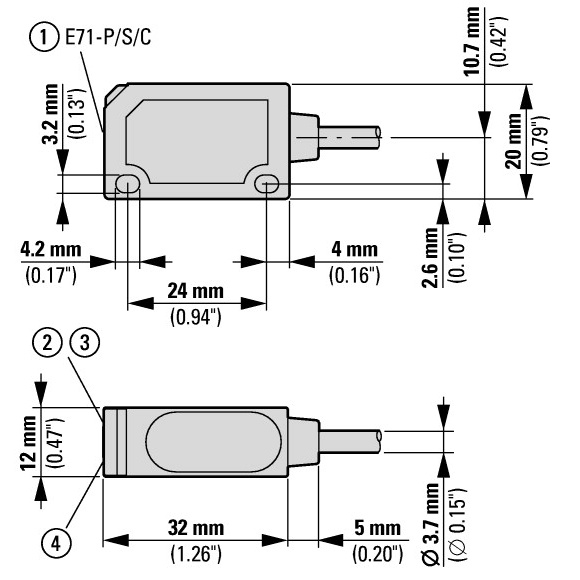

  • Rozměry: 32 x 20 x 12 mm (v x d x š)
  • Materiál krytu: plast
  • Provozní teplota: -25 °C až +55 °C
  • Odolnost vůči rázům: 30 g při 11 ms
  • Odolnost vůči vibracím: 10-55 Hz, amplituda 0,5 mm
  • Certifikace: UL, CSA, CE, IEC/EN 60947-5-2, RoHS
  • Hmotnost: 0,24 kg
Název parametru Hodnota
Předběžné hlášení výpadku Ne
S časovou funkcí Ne
Jmenovitá spínací vzdálenost 2500 mm
Max. spínací vzdálenost 2500 mm
Max. výstupní proud 100 mA
Reflektor je součástí dodávky Ne
Analogový výstup 0 V ... 10 V Ne
Analogový výstup 0 mA ... 20 mA Ne
Analogový výstup 4 mA ... 20 mA Ne
Analogový výstup -10 V ... +10 V Ne
S jiným analogovým výstupem Ne
Metoda nastavení Ostatní
S komunikačním analogovým rozhraním Ne
S komunikačním rozhraním AS-Interface Ne
S komunikačním rozhraním CANOpen Ne
S komunikačním rozhraním DeviceNet Ne
S komunikačním rozhraním Ethernet Ne
S komunikačním rozhraním INTERBUS Ne
S komunikačním rozhraním PROFIBUS Ne
S komunikačním rozhraním RS-232 Ne
S komunikačním rozhraním RS-422 Ne
S komunikačním rozhraním RS-485 Ne
S komunikačním rozhraním SSD Ne
S komunikačním rozhraním SSI Ne
Počet polovodičových výstupů s funkcí hlášení 1
Počet výstupů s kontaktem s funkcí hlášení 0
Počet jištěných polovodičových výstupů 0
Počet jištěných výstupů s kontaktem 0
Typ rozhraní pro zajištěnou komunikaci Ostatní
Typ el. připojení Kabel
Typ spínacího výstupu PNP
Typ spínací funkce Ostatní
Kategorie ochrany proti výbuchu pro plyn Bez
Kategorie ochrany proti výbuchu pro prach Bez
Konstrukce skříně Kvádr
Šířka senzoru 12 mm
Průměr senzoru 0 mm
Výška senzoru 32 mm
Délka senzoru 20 mm
Přepínací funkce Spínání světlem/tmou
Materiál optické plochy Plast
Materiál obalu Plast
Max. výstupní proud na jištěném výstupu 0 mA
Min. vzdálenost reflektoru 0 mm
Teplota okolního prostředí -25 - 55 °C
Reakční doba 1 ms
Dosah ochranného pole 0 m
Spínací kmitočet 500 Hz
Bezpečnostní typ dle IEC 61496-1 1
Spínací napětí OSSD ve stavu High 30 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 10 - 30 V
Druh napětí DC
S monitorovací funkcí přístrojů zapojených v sérii Ne
Třída ochrany laseru Bez
Vlnová délka senzoru 660 nm
Druh světla Červené světlo polarizované
Světelný bod 0 mm2
Se zablokováním opětovného spuštění Ne
Vhodné pro bezpečnostní funkce Ne
Krytí (IP) IP66
Stupeň krytí (NEMA) Ostatní
