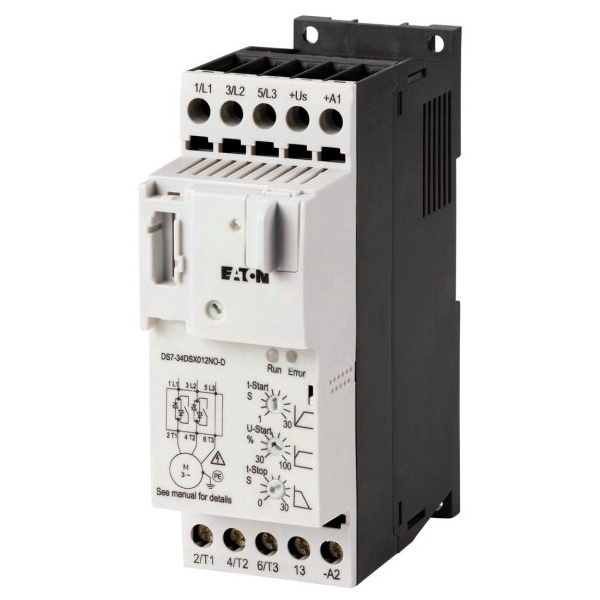

EATON SOFTSTARTÉR DS7-34DSX012N0-D 24VDC 5,5KW 12A 134947

Softstartér řady DS7 pro 3 fázovou zátěž, integrovaný bypass, rozšířený teplotní rozsah až... Zobrazit více

Výrobce: EATON

Kód produktu: 81288296 Zkopírováno

Kód dodavatele: 134947 Zkopírováno

EAN: 4015081317622 Zkopírováno

Jmenovitý provozní proud Ie při 40 °C Tu: 12 A

Jmenovité provozní napětí Ue: 230 - 480 V

Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V: 3 kW

Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V: 5.5 kW

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Softstartér řady DS7 pro 3 fázovou zátěž, integrovaný bypass, rozšířený teplotní rozsah až do -40°C. Softstartéry DS7 jsou určeny pro plynulý rozběh asynchronního motoru v aplikacích s normální pracovní frekvencí ve výkonovém rozsahu 3 až 32 A (1,5 kW až 15 kW). Využívají speciálního asymetrického ovládání (patent Moeller firmy Eaton), které eliminuje tvorbu DC složky (běžně se vyskytující u dvoufázově řízených softstartérů). Tím nedochází k nepravidelným zrychlením motoru, které zbytečně prodlužují dobu rozběhu.
Název parametru Hodnota
Jmenovitý provozní proud Ie při 40 °C Tu 12 A
Jmenovité provozní napětí Ue 230 - 480 V
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 3 kW
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 5.5 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 0 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 0 kW
Vnitřní bypass Ano
S displejem Ne
Řízení točivého momentu Ne
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Integrovaná ochrana proti přetížení motoru Ne
Funkce Single direction
Třída rozběhu Ostatní
Krytí (IP) IP20
Stupeň krytí (NEMA) 1
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při 40 °C Tu 12 A
Jmenovité provozní napětí Ue 230 - 480 V
Jmenovitý výkon trojfázového motoru, standardní zapojení, 230 V 3 kW
Jmenovitý výkon trojfázového motoru, standardní zapojení, 400 V 5.5 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 230 V 0 kW
Jmenovitý výkon trojfázového motoru, zapojení do trojúhelníku, 400 V 0 kW
Vnitřní bypass Ano
S displejem Ne
Řízení točivého momentu Ne
Jmenovitá teplota okolního prostředí bez poklesu výkonu 40 °C
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Integrovaná ochrana proti přetížení motoru Ne
Funkce Single direction
Třída rozběhu Ostatní
Krytí (IP) IP20
Stupeň krytí (NEMA) 1
