EATON SPOUŠŤ CHRÁNIČ NZM1-4-XFIR PRO NZM1, 4PÓL, IN=125A, IDN=0,03-3,0A, TYP AC 104608

Eaton NZM1-4-XFIR zemní poruchová spoušť, 4p, 0,03-3 A, pravá montáž Zemní poruchová spo... Zobrazit více

Výrobce: EATON

Kód produktu: 81773631 Zkopírováno

Kód dodavatele: 104608 Zkopírováno

EAN: 4015081044184 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 200 - 415 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 200 - 415 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Jmenovitý svodový proud: 0.03 - 3 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

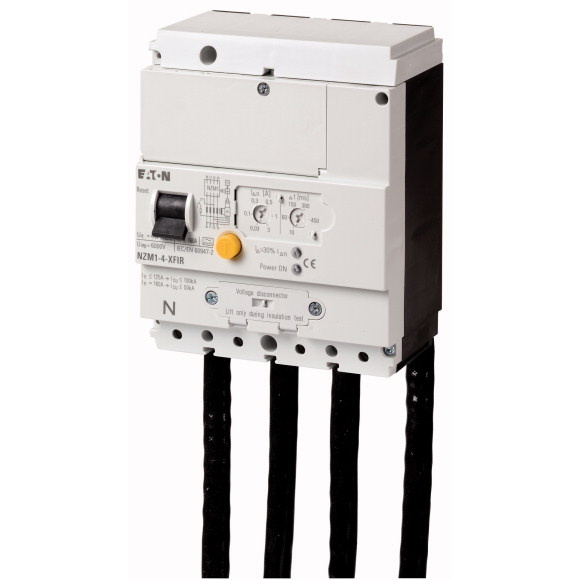

Eaton NZM1-4-XFIR zemní poruchová spoušť, 4p, 0,03-3 A, pravá montáž

Zemní poruchová spoušť Eaton NZM1-4-XFIR je určena pro čtyřpólové jističe řady NZM1-4 a spínače N1-4. Slouží k detekci zemních poruch v třífázových systémech a zajišťuje ochranu elektrických obvodů proti únikům proudu. Zařízení využívá princip měření diferenciálního proudu typu A, které je citlivé na pulzní proudy. Montuje se na pravou stranu jističe a je vhodné pro napájecí napětí 200-415 V AC. Nastavitelný rozsah spouště je 0,03-3 A, což umožňuje přesné přizpůsobení konkrétním požadavkům instalace. Díky robustní konstrukci a kompaktním rozměrům je ideální pro průmyslové a komerční aplikace.

Klíčové vlastnosti

  • Určeno pro čtyřpólové jističe NZM1-4 a spínače N1-4
  • Detekce zemních poruch v třífázových systémech
  • Rozsah nastavení spouště: 0,03-3 A
  • Napájecí napětí: 200-415 V AC (50/60 Hz)
  • Pulzní proudová citlivost - typ A
  • Maximální jmenovitý proud: 160 A
  • Maximální vypínací schopnost: 50 kA
  • Krytí: IP20 (v provozním stavu)
  • Montážní poloha: vertikální nebo 90° ve všech směrech
  • Rozměry: 220 x 135 x 80 mm (d x š x v)
  • Hmotnost: 1,659 kg
  • Životnost: 20 000 mechanických operací
  • Certifikace: IEC/EN 60947-2, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 200 - 415 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 200 - 415 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Jmenovitý svodový proud 0.03 - 3 A
Max. doba zpoždění odezvy 30 ms
Nastavitelná doba zpoždění Ano
Max. jmenovité provozní napětí Ue 415 V
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 200 - 415 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 200 - 415 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Jmenovitý svodový proud 0.03 - 3 A
Max. doba zpoždění odezvy 30 ms
Nastavitelná doba zpoždění Ano
Max. jmenovité provozní napětí Ue 415 V
