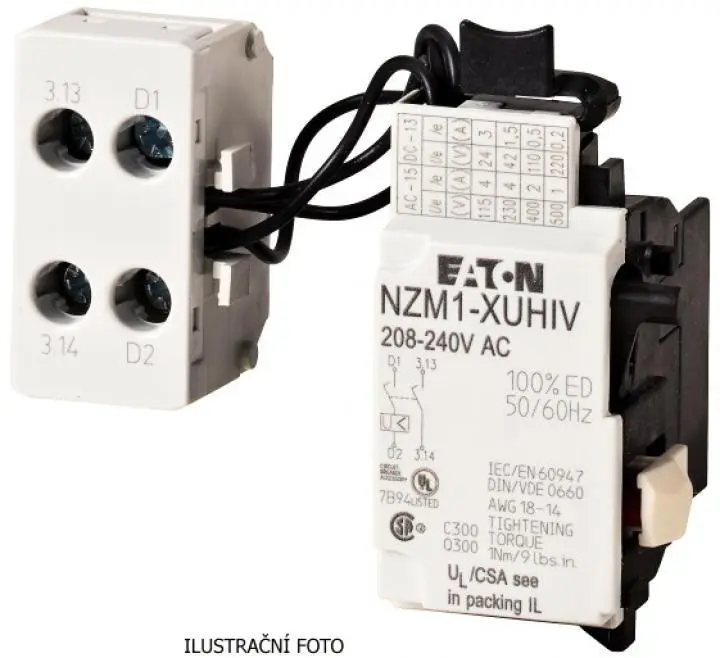

EATON SPOUŠŤ PODPĚŤ NZM1-XUHIV380-440AC 259541

Podpěťová spoušť s vázanými pomocnými kontakty s předstihem. Šroubové připojovací svorky, ... Zobrazit více

Výrobce: EATON

Kód produktu: 81288367 Zkopírováno

Kód dodavatele: 259541 Zkopírováno

EAN: 4015082595418 Zkopírováno

Druh napětí pro ovládání: AC

Typ el. připojení: Šroubové připojení

Počet spínacích kontaktů: 2

Počet rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Podpěťová spoušť s vázanými pomocnými kontakty s předstihem. Šroubové připojovací svorky, vlevo. Pro NZM1 (LZM1, N1, LN1).

Pro vypínání jističů NZM, LZM a vypínačů N, LN. Vhodné pro blokovací a přednostní obvody. 2 pomocné kontakty s předstihem (pomocné kontakty jsou ovládány jističem, nikoliv spouští). Jeden z kontaktů je vázán k vlastní spoušti (blokovací funkce). Předstih kontaktů pro ON a OFF (manuální režim) cca 20 ms pro velikosti 1, 2 a 3 a cca 90 ms pro velikost 4. Pro 3 i 4pólové provedení jističe či vypínače. Vypínací úroveň min. 35 % Us (35 – 70 % Us). Zapínací úroveň (samotné spouště, nikoliv jističe) 85 % Us. V případě, že je spoušť bez napětí (U < 35 % Us), je bezpečně zabráněno možnosti sepnutí kontaktů ovládaného jističe či vypínače. Neomezuje možnost využití pomocných kontaktů HIN a signalizačních kontaktů HIA. Nelze kombinovat s pomocným kontakty s předstihem XHIV. Nelze kombinovat s vypínacími spouštěmi NZM.-XA. Nelze kombinovat s motorovým pohonem NZM...-XR (typové velikosti 2, 3, 4). Nelze použít pro vypínače PN. Pro typovou velikost 1 provedení se svorkami na levé straně spouště nebo s připojovacími vodiči délky 3 m. Pro typové velikosti 2, 3, 4 provedení se svorkami.
Název parametru Hodnota
Druh napětí pro ovládání AC
Typ el. připojení Šroubové připojení
Počet spínacích kontaktů 2
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Zpožděné Ne
Vhodné pro výkonový jistič Ne
Vhodné pro výkonový spínač Ano
Vhodné pro motorový jistič Ne
Vhodné pro nadproudové relé Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 380 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 380 - 440 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Všechny parametry
Název parametru Hodnota
Druh napětí pro ovládání AC
Typ el. připojení Šroubové připojení
Počet spínacích kontaktů 2
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Zpožděné Ne
Vhodné pro výkonový jistič Ne
Vhodné pro výkonový spínač Ano
Vhodné pro motorový jistič Ne
Vhodné pro nadproudové relé Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 380 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 380 - 440 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
