EATON SPOUŠŤ VYP NZM1-XAL208-250AC/DC 259744

Eaton Moeller NZM spoušť na dálkové vypínání (Shunt release) NZM1-XAL208-250AC/DC, 208-250... Zobrazit více

Výrobce: EATON

Kód produktu: 82198865 Zkopírováno

Kód dodavatele: 259744 Zkopírováno

EAN: 4015082597443 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 208 - 250 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 208 - 250 V

Jmenovité řídicí napájecí napětí Us DC: 208 - 250 V

Druh napětí pro ovládání: AC/DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

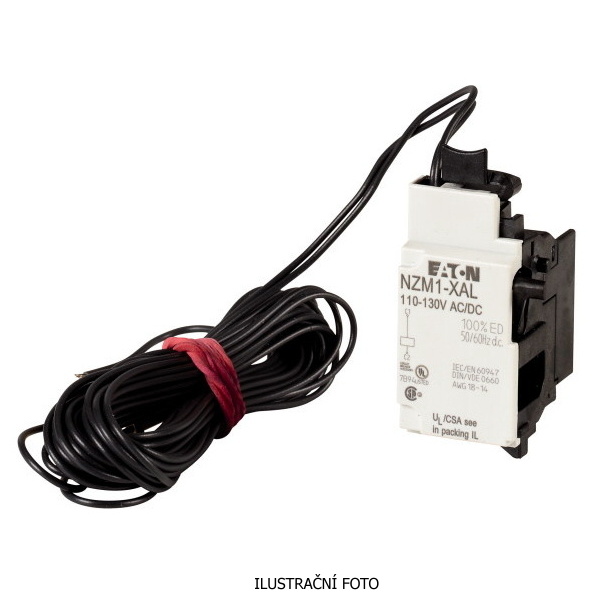

Eaton Moeller NZM spoušť na dálkové vypínání (Shunt release) NZM1-XAL208-250AC/DC, 208-250 V AC/DC, pro jističe NZM1.

Tato spoušť na dálkové vypínání Eaton s katalogovým číslem 259744 je určena pro jističe série NZM1, N(S)1. Umožňuje vypnutí jističe pomocí napěťového impulsu nebo trvalého napětí v rozsahu 208-250 V AC/DC. Spoušť má rychlou reakci (cca 20 ms) a nízkou spotřebu energie 2,5 VA/W, což zaručuje efektivní provoz. Dodává se s připojovacím kabelem o délce 3 m a je vhodná pro použití v široké škále aplikací, kde je vyžadováno dálkové ovládání jističů. Splňuje normy IEC60947, UL a CSA a je v souladu se směrnicí RoHS. Nelze ji kombinovat s některými doplňky, například s předbíhavými pomocnými kontakty NZM...-XHIV nebo podpěťovými spouštěmi NZM...-XU.

Klíčové vlastnosti

  • Katalogové číslo: 259744
  • Model: NZM1-XAL208-250AC/DC
  • Typ: spoušť na dálkové vypínání (shunt release)
  • Určeno pro: jističe NZM1(-4), N(S)1(-4)
  • Jmenovité řídicí napětí: 208-250 V AC/DC
  • Frekvenční rozsah: 50/60 Hz, 200/400 Hz, DC
  • Reakční čas: cca 20 ms
  • Spotřeba: 2,5 VA/W
  • Minimální příkazová doba: 10-15 ms
  • Připojení: 3 m kabel
  • Rozměry: 66 x 32 x 37 mm
  • Hmotnost: 0,108 kg
  • Soulad s normami: IEC60947, UL489, CSA, CE, RoHS
  • Zvláštnost: nelze kombinovat s NZM...-XHIV a NZM...-XU
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 208 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 208 - 250 V
Jmenovité řídicí napájecí napětí Us DC 208 - 250 V
Druh napětí pro ovládání AC/DC
Počáteční hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Koncová hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Typ el. připojení Šroubové připojení
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Vhodné pro výkonový jistič Ne
Vhodné pro výkonový spínač Ano
Vhodné pro motorový jistič Ne
Vhodné pro nadproudové relé Ne
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 208 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 208 - 250 V
Jmenovité řídicí napájecí napětí Us DC 208 - 250 V
Druh napětí pro ovládání AC/DC
Počáteční hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Koncová hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Typ el. připojení Šroubové připojení
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Vhodné pro výkonový jistič Ne
Vhodné pro výkonový spínač Ano
Vhodné pro motorový jistič Ne
Vhodné pro nadproudové relé Ne
