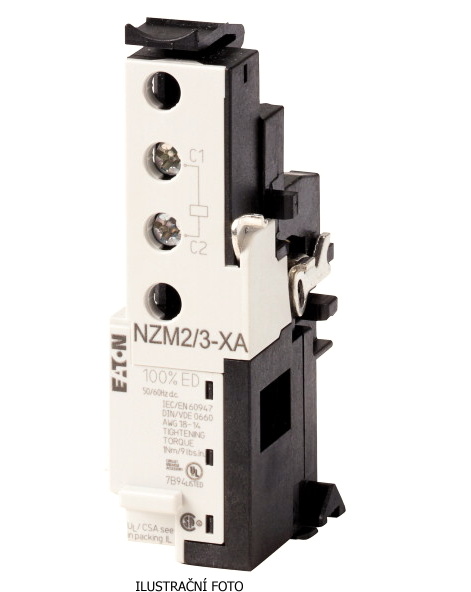

EATON SPOUŠŤ VYP NZM2/3-XA 24AC/DC 259754

Základní vypínací spoušť. Šroubové připojovací svorky. Pro NZM2 a NZM3 (LZM2, LZM3, N2, N3... Zobrazit více

Výrobce: EATON

Kód produktu: 70993148 Zkopírováno

Kód dodavatele: 259754 Zkopírováno

EAN: 4015082597542 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: AC/DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Základní vypínací spoušť. Šroubové připojovací svorky. Pro NZM2 a NZM3 (LZM2, LZM3, N2, N3, LN2, LN3).

Pro nezpožděné vypínání jističů NZM, LZM a vypínačů N, LN. Pro 3 i 4pólové provedení jističe či vypínače. Vypínání napěťovým impulzem nebo trvalým napětím. Bez integrovaných pomocných kontaktů. Nelze kombinovat s podpěťovými spouštěmi NZM...-XU. Nelze kombinovat s pomocnými kontakty s předstihem NZM...-XHIV. Nelze použít pro vypínače PN. Je-li vyžadováno současné použití spouště a pomocného kontaktu s předstihem, je nutno použít příslušnou spoušť se zabudovaným pomocným kontaktem (nelze kombinovat samostatné kontakty XHIV a samostatnou spoušť). Neomezuje možnost využití pomocných kontaktů HIN a signalizačních kontaktů HIA. V případě, že je spoušť pod napětím, je bezpečně zabráněno možnosti sepnutí kontaktů ovládaného jističe či vypínače. Provedení se svorkami na levé straně spouště nebo s připojovacími vodiči délky 3 m (typová velikost 1), nebo se svorkami (typové velikosti 2, 3, 4).
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC/DC
Počáteční hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Koncová hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Typ el. připojení Šroubové připojení
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Vhodné pro výkonový jistič Ne
Vhodné pro výkonový spínač Ano
Vhodné pro motorový jistič Ne
Vhodné pro nadproudové relé Ne
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC/DC
Počáteční hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Koncová hodnota nastavitelného rozsahu nezpožděné zkratové spouště 0 A
Typ el. připojení Šroubové připojení
Počet spínacích kontaktů 0
Počet rozpínacích kontaktů 0
Počet přepínacích kontaktů 0
Vhodné pro výkonový jistič Ne
Vhodné pro výkonový spínač Ano
Vhodné pro motorový jistič Ne
Vhodné pro nadproudové relé Ne
