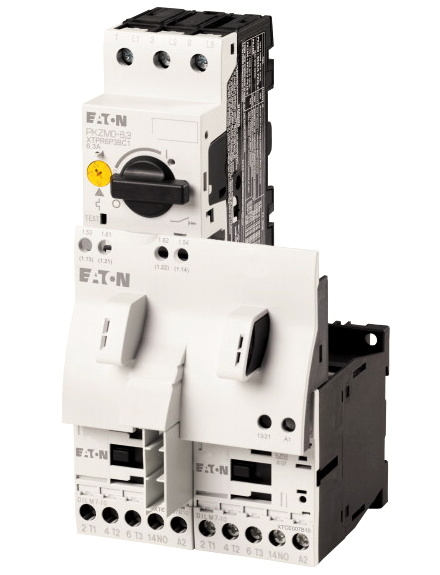

EATON SPOUŠTĚČ KOMB MSC-R-1,6-M7 REVERZ 0,55KW 230VAC 283176

Spouštěčová kombinace reverzační 0,55 kW AC-3. Kombinace obsahuje motorový spouštěč, 2x st... Zobrazit více

Výrobce: EATON

Kód produktu: 70993903 Zkopírováno

Kód dodavatele: 283176 Zkopírováno

EAN: 4015082831769 Zkopírováno

Druh spouštěče motoru: Reverzní spouštěč

Se zkratovou spouští: Ano

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Spouštěčová kombinace reverzační 0,55 kW AC-3. Kombinace obsahuje motorový spouštěč, 2x stykač, propojovací sadu (mechanické + elektrické propojení). Základní přístroj: montáž na DIN lištu. Typ koordinace „1“: Bezpečné vypnutí stanoveného zkratového proudu lq. Žádné nebezpečí pro osoby nebo zařízení v případě zkratu. Vypínač nemusí být schopen pokračujícího provozu bez opravy nebo výměny součástí. Je přípustné poškození vypínače nebo jednotlivých součástí. Typ koordinace „2“: Bezpečné vypnutí stanoveného zkratového proudu lq: Žádné nebezpečí pro osoby nebo zařízení v případě zkratu. Vypínač je schopný pokračujícího provozu. Žádné poškození vypínače s výjimkou svaření kontaktů stykače, pokud je lze snadno oddělit a nejsou značně zdeformovány.
Název parametru Hodnota
Druh spouštěče motoru Reverzní spouštěč
Se zkratovou spouští Ano
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní výkon při AC-3, 230 V, 3-fáz. 0.25 kW
Jmenovitý provozní výkon při AC-3, 400 V 0.55 kW
Jmenovitý výkon, 460 V, 60 Hz, 3-fáz. 0 kW
Jmenovitý výkon, 575 V, 60 Hz, 3-fáz. 0 kW
Jmenovitý provozní proud Ie 1.5 A
Jmenovitý provozní proud při AC-3, 400 V 1.6 A
Rozsah nastavení spouště na přetížení 1 - 1.6 A
Jmenovitý podmíněný zkratový proud, typ 1, 480/277 V 0 A
Jmenovitý podmíněný zkratový proud, typ 1, 600/347 V 0 A
Jmenovitý podmíněný zkratový proud, typ 2, 230 V 50000 A
Jmenovitý podmíněný zkratový proud, typ 2, 400 V 50000 A
Spotřeba energie 1.4 VA
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Teplota okolí, horní hranice 55 °C
Tepelná ochrana proti přetížení Ano
Třída rozběhu TŘÍDA 10 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Montáž na lištu možná Ne
S transformátorem Ne
Počet řídicích míst 0
Vhodné pro nouzové vypnutí Ne
Koordinační třída podle IEC 60947-4-3 Třída 2
Počet signálek 0
Možnost externího resetu Ne
S pojistkou Ne
Krytí (IP) IP20
Stupeň krytí (NEMA) Ostatní
Podporuje protokol pro TCP/IP Ne
Podporuje protokol pro PROFIBUS Ne
Podporuje protokol pro CAN Ne
Podporuje protokol pro INTERBUS Ne
Podporuje protokol pro ASI Ne
Podporuje protokol pro MODBUS Ne
Podporuje protokol pro Data-Highway Ne
Podporuje protokol pro DeviceNet Ne
Podporuje protokol pro SUCONET Ne
Podporuje protokol pro LON Ne
Podporuje protokol pro PROFINET IO Ne
Podporuje protokol pro PROFINET CBA Ne
Podporuje protokol pro SERCOS Ne
Podporuje protokol pro Foundation Fieldbus Ne
Podporuje protokol pro EtherNet/IP Ne
Podporuje protokol pro AS-Interface Safety at Work Ne
Podporuje protokol pro DeviceNet Safety Ne
Podporuje protokol pro INTERBUS-Safety Ne
Podporuje protokol pro PROFIsafe Ne
Podporuje protokol pro SafetyBUS p Ne
Podporuje protokol pro ostatní sběrnicové systémy Ne
Šířka 90 mm
Výška 95 mm
Hloubka 185 mm
