EATON STYKAČ DILM25-10-EA(RDC24) 25A 11KW 45A 1Z 24VDC 189914

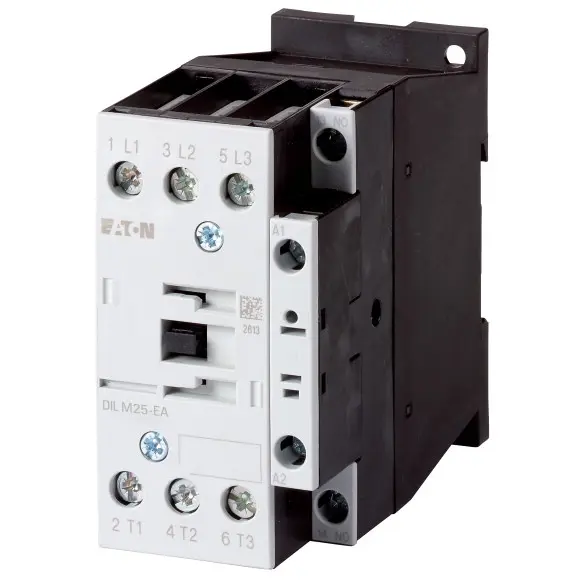

EA_2110PIC-285.jpg EA_210X202.jpg
Stykač Eaton Moeller DILM25-10-EA(RDC24), 3pólový, 25 A AC-3, 24-27 V DC, s jedním pomocný... Zobrazit více

Výrobce: EATON

Kód produktu: 82295525 Zkopírováno

Kód dodavatele: 189914 Zkopírováno

EAN: 4015081879106 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Stykač Eaton Moeller DILM25-10-EA(RDC24), 3pólový, 25 A AC-3, 24-27 V DC, s jedním pomocným NO kontaktem.

Stykač Eaton Moeller série DILM s katalogovým číslem 189914 je kompaktní a spolehlivé spínací zařízení určené pro nízkonapěťové aplikace. Tento třípólový stykač s jmenovitým provozním proudem 25 A (AC-3, 400 V) a výkonem motoru do 11 kW je vybaven jedním pomocným NO kontaktem. Ovládací cívka je určena pro napětí 24-27 V DC a připojení se provádí pomocí šroubových svorek. Díky robustní konstrukci, dlouhé životnosti a certifikacím CE a RoHS je vhodný pro univerzální použití v průmyslových instalacích i v rozvaděčových systémech.

Klíčové vlastnosti

  • Katalogové číslo: 189914
  • Model: DILM25-10-EA(RDC24)
  • Počet pólů: 3
  • Jmenovitý provozní proud: 25 A (AC-3, 400 V)
  • Jmenovitý výkon motoru: 11 kW (400 V)
  • Pomocné kontakty: 1 x NO
  • Ovládací napětí cívky: 24-27 V DC
  • Připojení: šroubové svorky

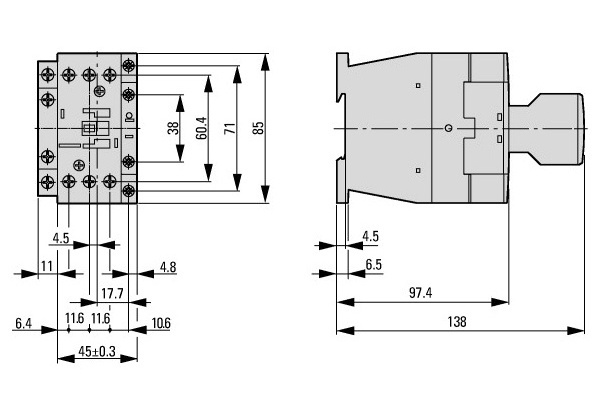

  • Rozměry: výška 85 mm, šířka 45 mm, hloubka 97 mm
  • Hmotnost: 0,534 kg
  • Stupeň krytí: CE, RoHS conform
  • Rozptyl tepla: 4,2 W (závislé na proudu)
  • Určeno pro průmyslové aplikace a rozvaděče
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
