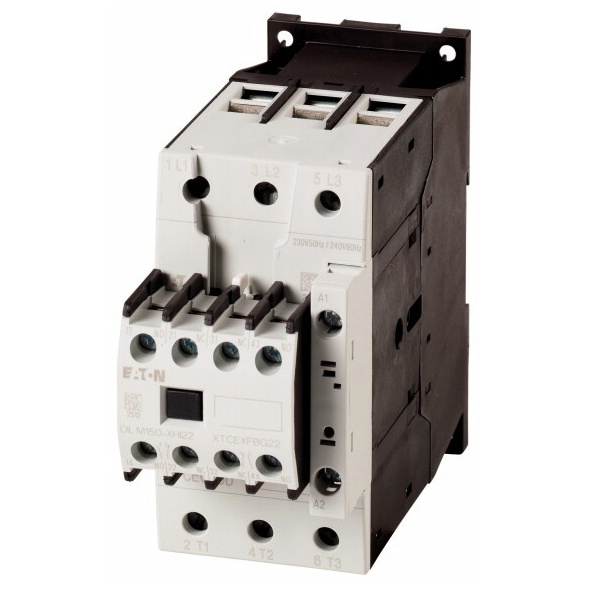

EATON STYKAČ DILM65-22(230V50/60HZ) 277934

EATON STYKAČ DILM65-22(230V50/60HZ) - 3P 65A 230V AC, 2NO+2NC (277934) Stykač Eaton DILM... Zobrazit více

Výrobce: EATON

Kód produktu: 82787050 Zkopírováno

Kód dodavatele: 277934 Zkopírováno

EAN: 4015082779344 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON STYKAČ DILM65-22(230V50/60HZ) - 3P 65A 230V AC, 2NO+2NC (277934)

Stykač Eaton DILM65-22(230V50/60HZ) z řady Moeller DILM je třípólové spínací zařízení určené pro spínání asynchronních motorů do výkonu 30 kW při napětí 400 V AC. Disponuje dvěma pomocnými kontakty (2x NO a 2x NC) a cívkou na napětí 230 V AC, 50/60 Hz. Stykač nabízí vysokou mechanickou životnost až 10 milionů spínacích cyklů a odolnost vůči zkratovým proudům dle normy IEC/EN 60947-4-1. Díky šroubovým svorkám, robustní konstrukci a odolnosti proti vlhkosti i otřesům je vhodný pro použití v průmyslových rozváděčích a automatizačních systémech. Splňuje požadavky norem UL, CSA a CE.

Klíčové vlastnosti

  • Řada: Eaton Moeller DILM
  • Typ: DILM65-22(230V50/60HZ)
  • Katalogové číslo: 277934
  • Počet pólů: 3 (hlavní obvod)
  • Pomocné kontakty: 2x NO + 2x NC
  • Jmenovitý proud: 65 A (AC-3, 400 V)
  • Výkon motoru: až 30 kW při 400 V AC
  • Cívka: 230 V AC, 50/60 Hz
  • Jmenovité napětí: do 690 V AC
  • Vypínací schopnost: 650 A při 400 V AC
  • Mechanická životnost: až 10 milionů spínacích cyklů
  • Odolnost proti přepětí: 8 kV
  • Montáž: na DIN lištu nebo šrouby
  • Připojení: šroubové svorky M6 / M3,5
  • Rozměry (VxŠxH): 115 x 55 x 147 mm
  • Hmotnost: 0,922 kg
  • Provozní teplota: -25 °C až +60 °C
  • Stupeň krytí: IP20 (EN 50274)
  • Certifikace: IEC/EN 60947-4-1, UL, CSA, CE, RoHS conform
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 65 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ne
Šířka 55 mm
Výška 115 mm
Hloubka 147 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 98 A
Jmenovitý provozní proud Ie při AC-3, 400 V 65 A
Jmenovitý provozní výkon při AC-3, 400 V 30 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 12 kW
Jmenovitý provozní výkon NEMA 37 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ne
Šířka 55 mm
Výška 115 mm
Hloubka 147 mm
