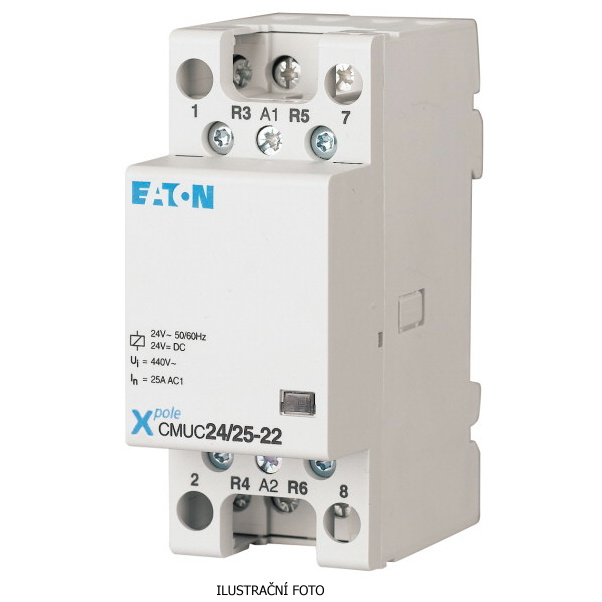

EATON STYKAČ INSTAL CMUC24/25-31 24VAC/DC 25A 3Z+1V 137400

Stykač Eaton CMUC je určen pro spínání elektrických obvodů s jmenovitým proudem 25 A v kat... Zobrazit více

Výrobce: EATON

Kód produktu: 82891082 Zkopírováno

Kód dodavatele: 137400 Zkopírováno

EAN: 4015081341825 Zkopírováno

Jmenovité provozní napětí: 440 - 440 V

Jmenovitý provozní proud: 25 A

Jmenovité ovládací napětí: 20.4 - 26.4 V

Druh provozního napětí: AC/DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Stykač Eaton CMUC je určen pro spínání elektrických obvodů s jmenovitým proudem 25 A v kategorii AC-1 a s provozním napětím do 440 V.

Stykač Eaton CMUC je určen pro spínání elektrických obvodů s jmenovitým proudem 25 A v kategorii AC-1 a s provozním napětím do 440 V. Má konfiguraci 3 spínacích (NO) a 1 rozpínacího (NC) kontaktu, takže je vhodný pro běžné řídicí i výkonové aplikace. Ovládací obvod pracuje s napětím 24 V typu AC/DC v rozsahu 20,4-26,4 V a konstrukce je navržena pro tichý provoz bez rušivého bzučení. Stykač je v modulovém provedení na šířku 2 modulů, s krytím IP20, kompaktními rozměry 85 x 35 x 60 mm a hmotností 0,22 kg; splňuje také požadavky RoHS.

Klíčové vlastnosti

  • Stykač Eaton CMUC, model CMUC24/25-31
  • Jmenovitý proud 25 A (AC-1)
  • 3 spínací (NO) + 1 rozpínací (NC) kontakt
  • Provozní napětí do 440 V
  • Ovládací napětí 24 V AC/DC (20,4-26,4 V)
  • Tichý provoz bez bzučení
  • Krytí IP20
  • Modulové provedení, 2 moduly
  • Rozměry 85 x 35 x 60 mm, hloubka vestavby 69,5 mm
  • Hmotnost 0,22 kg
  • Shoda s RoHS
Název parametru Hodnota
Jmenovité provozní napětí 440 - 440 V
Jmenovitý provozní proud 25 A
Jmenovité ovládací napětí 20.4 - 26.4 V
Druh provozního napětí AC/DC
Druh ovládacího napětí AC/DC
Počet spínacích kontaktů 3
Počet rozpínacích kontaktů 1
Max. zatížení žárovky 3000 W
Max. zatížení zářivky 1360 VA
Max. zatížení zářivky (dvojitý obvod) 2552 VA
Max. zatížení zářivky (paralelní kompenzace) 1360 VA
Šoupátko pro ruční spínání Ne
Montážní hloubka 69.5 mm
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
S funkcí den/noc Ne
Bez šumu Ano
Kategorie použití podle normy EN IEC 60947-4-1 AC-1
Všechny parametry
Název parametru Hodnota
Jmenovité provozní napětí 440 - 440 V
Jmenovitý provozní proud 25 A
Jmenovité ovládací napětí 20.4 - 26.4 V
Druh provozního napětí AC/DC
Druh ovládacího napětí AC/DC
Počet spínacích kontaktů 3
Počet rozpínacích kontaktů 1
Max. zatížení žárovky 3000 W
Max. zatížení zářivky 1360 VA
Max. zatížení zářivky (dvojitý obvod) 2552 VA
Max. zatížení zářivky (paralelní kompenzace) 1360 VA
Šoupátko pro ruční spínání Ne
Montážní hloubka 69.5 mm
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
S funkcí den/noc Ne
Bez šumu Ano
Kategorie použití podle normy EN IEC 60947-4-1 AC-1
