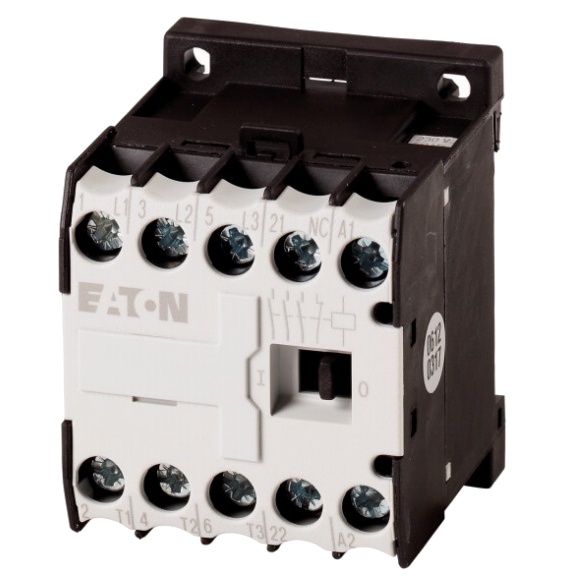

EATON STYKAČ MALÝ DILEEM-01-EA(230V50HZ,240V60HZ) 189981

Eaton Moeller mini stykač DILEEM-01-EA, 3pólový, 3 kW, 230 V 50 Hz / 240 V 60 Hz, 1 pomocn... Zobrazit více

Výrobce: EATON

Kód produktu: 81888591 Zkopírováno

Kód dodavatele: 189981 Zkopírováno

EAN: 4015081879779 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller mini stykač DILEEM-01-EA, 3pólový, 3 kW, 230 V 50 Hz / 240 V 60 Hz, 1 pomocný kontakt NC.

Mini stykač Eaton Moeller série DILEEM s katalogovým číslem 189981 je kompaktní a spolehlivé řešení pro spínání a ovládání elektrických obvodů. Tento třípólový stykač je určen pro střídavé napětí a nabízí jmenovitý výkon 3 kW při AC-3 a proud 22 A při AC-1. Je vybaven ovládací cívkou na 230 V (50 Hz) a 240 V (60 Hz), šroubovými svorkami pro snadné připojení a jedním pomocným kontaktem typu NC. Díky svým malým rozměrům a hmotnosti 0,2 kg se hodí pro aplikace s omezeným prostorem, přičemž si zachovává vysokou kvalitu a spolehlivost potvrzenou certifikací CE a RoHS.

Klíčové vlastnosti

  • Třípólový mini stykač Eaton Moeller série DILEEM
  • Jmenovitý výkon 3 kW (AC-3), proud 22 A (AC-1)
  • Ovládací cívka 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • 1 pomocný kontakt NC
  • Kompaktní rozměry: 58 x 45 x 54 mm
  • Šroubové svorky pro snadnou instalaci
  • Certifikace CE, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 6.6 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 58 mm
Hloubka 54 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 6.6 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 58 mm
Hloubka 54 mm
