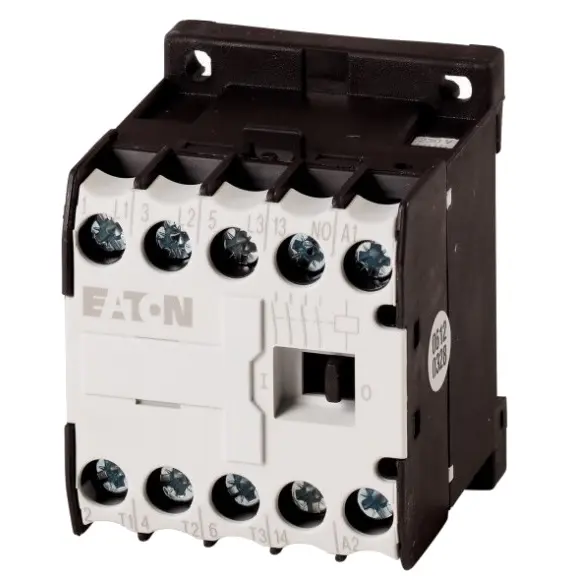

EATON STYKAČ MALÝ DILEEM-10-EA(230V50HZ,240V60HZ) 189979

Eaton Moeller mini stykač DILEEM-10-EA, 3pólový, 3 kW, 230 V 50 Hz / 240 V 60 Hz, 1 pomocn... Zobrazit více

Výrobce: EATON

Kód produktu: 81888593 Zkopírováno

Kód dodavatele: 189979 Zkopírováno

EAN: 4015081879755 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller mini stykač DILEEM-10-EA, 3pólový, 3 kW, 230 V 50 Hz / 240 V 60 Hz, 1 pomocný kontakt NO.

Mini stykač Eaton Moeller série DILEEM s katalogovým číslem 189979 je kompaktní zařízení určené pro spínání a ovládání elektrických obvodů. Tento třípólový stykač je vhodný pro střídavé napětí a nabízí jmenovitý výkon 3 kW při AC-3 a proud 22 A při AC-1. Ovládací cívka pracuje s napětím 230 V při 50 Hz nebo 240 V při 60 Hz. Stykač je vybaven jedním pomocným kontaktem typu NO, který rozšiřuje jeho možnosti využití. Díky šroubovým svorkám je instalace snadná a spolehlivá. Malé rozměry a hmotnost pouze 0,17 kg umožňují jeho použití i v prostorově omezených aplikacích, přičemž výrobek splňuje normy CE a RoHS.

Klíčové vlastnosti

  • Třípólový mini stykač Eaton Moeller série DILEEM
  • Jmenovitý výkon 3 kW (AC-3), proud 22 A (AC-1)
  • Ovládací cívka 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • 1 pomocný kontakt NO
  • Kompaktní rozměry: 58 x 45 x 52 mm
  • Šroubové svorky pro snadnou instalaci
  • Certifikace CE, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 6.6 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 58 mm
Hloubka 52 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 6.6 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 58 mm
Hloubka 52 mm
