EATON STYKAČ MALÝ DILEEM-10-G-EA(24VDC) 189980

EA_2110PIC-276.jpg EA_210X011.jpg
EATON DILEEM-10-G-EA(24VDC) 189980 Stykač 3P 24 V DC 3 kW Stykač EATON DILEEM-10-G-EA(24... Zobrazit více

Výrobce: EATON

Kód produktu: 82379327 Zkopírováno

Kód dodavatele: 189980 Zkopírováno

EAN: 4015081879762 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

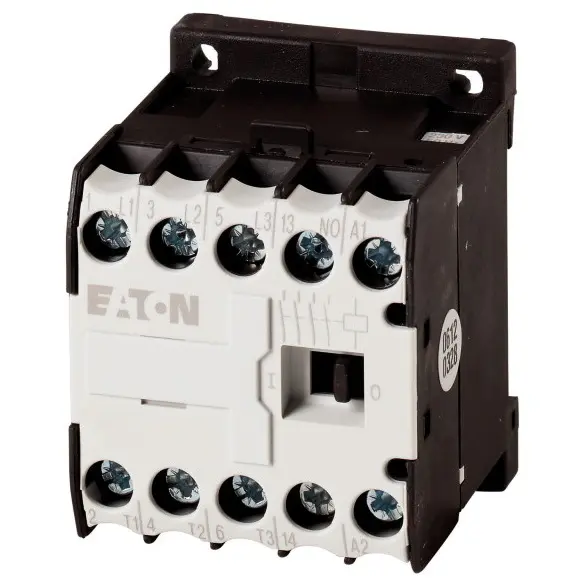

EATON DILEEM-10-G-EA(24VDC) 189980 Stykač 3P 24 V DC 3 kW

Stykač EATON DILEEM-10-G-EA(24VDC) ze série Moeller DILEEM je kompaktní třípólové zařízení určené pro spínání a ovládání elektrických motorů a jiných zátěží v nízkonapěťových instalacích. Pracuje s ovládacím napětím 24 V DC a je vhodný pro provoz do 400 V AC při výkonu až 3 kW. Stykač je vybaven jedním pomocným kontaktem (1x NO) a šroubovými svorkami pro spolehlivé připojení vodičů. Díky své robustní konstrukci, tichému provozu a vysoké životnosti je ideálním řešením pro automatizační systémy, rozvaděče a průmyslové aplikace.

Klíčové vlastnosti

  • Třípólový stykač pro ovládání motorů a zátěží do 3 kW
  • Ovládací napětí 24 V DC
  • Jmenovitý provozní proud 6,6 A (AC-3), 22 A (AC-1)
  • Jmenovité napětí 380-400 V AC
  • 1 pomocný kontakt NO (normálně otevřený)
  • Šroubové svorky pro pevné připojení vodičů

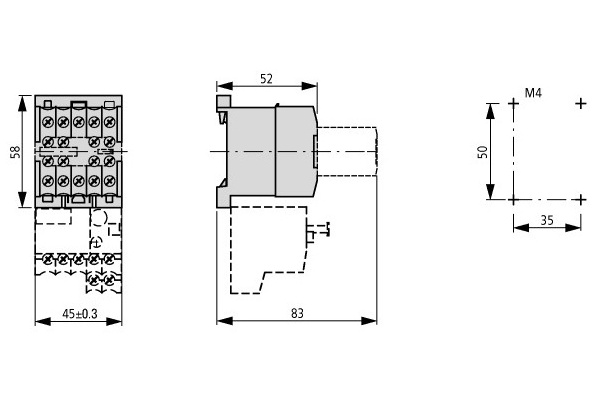

  • Rozměry: 58 x 45 x 52 mm, hmotnost 0,17 kg
  • Provozní teplota od -25 °C do +55 °C
  • Certifikace CE, v souladu s RoHS
  • Vhodný pro průmyslové a automatizační aplikace
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 6.6 A
Jmenovitý provozní výkon při AC-3, 400 V 3 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 5 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon NEMA 2.2 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 58 mm
Hloubka 52 mm
