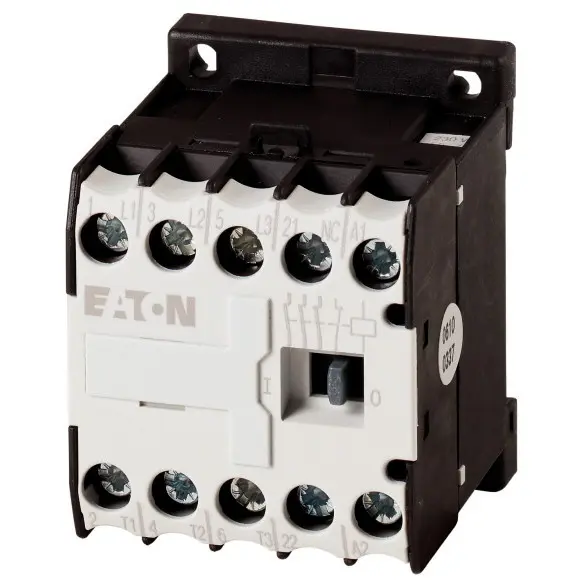

EATON STYKAČ MALÝ DILEM12-01-G-EA(24VDC) 189990

Eaton Moeller mini stykač DILEM12-01-G-EA(24VDC), 3pólový, 24 V DC, 5,5 kW, s jedním pomoc... Zobrazit více

Výrobce: EATON

Kód produktu: 82292390 Zkopírováno

Kód dodavatele: 189990 Zkopírováno

EAN: 4015081879861 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller mini stykač DILEM12-01-G-EA(24VDC), 3pólový, 24 V DC, 5,5 kW, s jedním pomocným kontaktem NC.

Tento mini stykač Eaton Moeller série DILEM s katalogovým číslem 189990 je určen pro spínání motorů a dalších elektrických zařízení v kompaktních rozváděčích. Přístroj je vybaven třemi hlavními póly a jedním vestavěným pomocným kontaktem (1x NC). Nabízí jmenovitý provozní proud 22 A v kategorii AC-1 a 12 A v kategorii AC-3 při napětí 380/400 V, čemuž odpovídá výkon motoru až 5,5 kW. Ovládací cívka pracuje na napětí 24 V DC, přičemž spotřeba energie je velmi nízká (1,8 W). Stykač je konstruován pro provoz v náročných podmínkách, s pracovním teplotním rozsahem od -25 °C do +60 °C. Díky šroubovým svorkám je připojení vodičů rychlé a bezpečné. Splňuje normy IEC/EN a je v souladu se směrnicí RoHS a CE.

Klíčové vlastnosti

  • Katalogové číslo: 189990
  • Model: DILEM12-01-G-EA(24VDC)
  • Typ: mini stykač, 3pólový
  • Ovládací napětí cívky: 24 V DC
  • Jmenovitý provozní proud: 22 A (AC-1), 12 A (AC-3)
  • Výkon motoru: až 5,5 kW (380/400 V)
  • Pomocné kontakty: 1x NC
  • Připojení: šroubové svorky

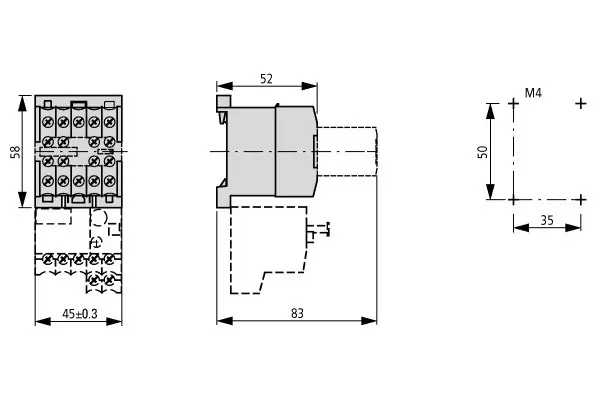

  • Rozměry: 54 x 58 x 45 mm
  • Hmotnost: 0,202 kg
  • Spotřeba energie: cca 1,8 W
  • Provozní teplota: -25 °C až +60 °C
  • Skladovací teplota: -40 °C až +80 °C
  • Certifikace: CE, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6.6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 58 mm
Hloubka 54 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6.6 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 3.7 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 58 mm
Hloubka 54 mm
