EATON STYKAČ POMOC DILA-22-EA (230V) 4A 2Z+2V 189959

EATON DILA-22-EA RELÉOVÝ STYKAČ 4P (2NO+2NC) 230V AC 50/60HZ 189959 Reléový stykač EATON... Zobrazit více

Výrobce: EATON

Kód produktu: 82498348 Zkopírováno

Kód dodavatele: 189959 Zkopírováno

EAN: 4015081879557 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

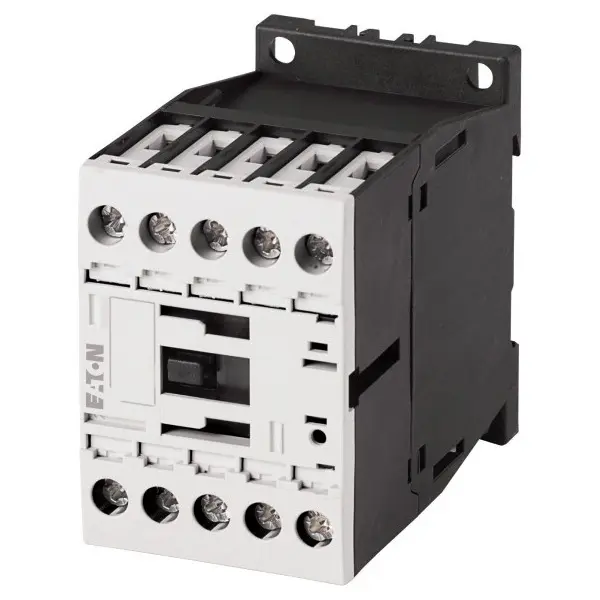

EATON DILA-22-EA RELÉOVÝ STYKAČ 4P (2NO+2NC) 230V AC 50/60HZ 189959

Reléový stykač EATON DILA-22-EA z řady Moeller DILA je určen pro spínání a řízení řídicích a pomocných obvodů v průmyslových aplikacích. Nabízí čtyřpólové provedení s konfigurací kontaktů 2x NO a 2x NC a je vybaven cívkou pro napájení 230 V AC (50/60 Hz). Zařízení disponuje jmenovitým pracovním proudem 16 A a umožňuje spolehlivý provoz při zatížení AC-15 do 4 A při 400 V. Montáž je možná na DIN lištu nebo pomocí šroubů, připojení vodičů je realizováno přes šroubové svorky. Stykač splňuje normy IEC/EN 60947-5-1 a je vhodný pro univerzální použití v automatizačních a rozvodných systémech.

Klíčové vlastnosti

  • Reléový stykač EATON Moeller DILA pro pomocné obvody
  • Konfigurace kontaktů: 2x NO + 2x NC
  • Cívka pro napětí 230 V AC (50/60 Hz)
  • Jmenovitý proud 16 A
  • Výkon při AC-15 (400 V): 4 A
  • Montáž na DIN lištu nebo šrouby
  • Připojení pomocí šroubových svorek

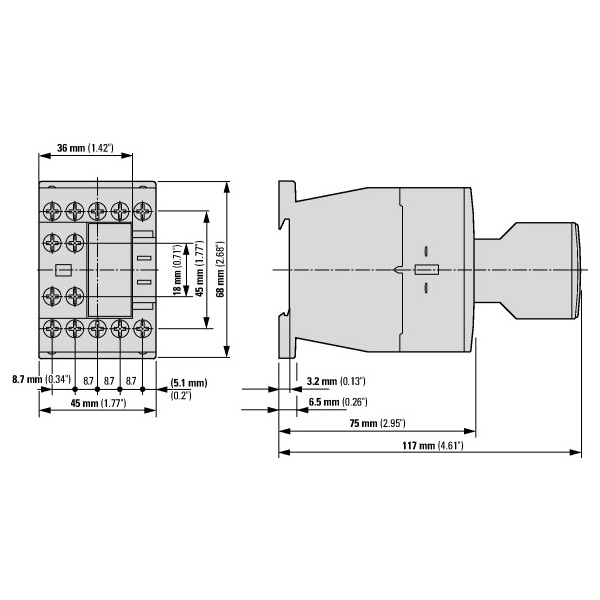

  • Rozměry: 75 x 68 x 45 mm
  • Hmotnost 0,24 kg
  • Certifikace CE, RoHS, dle IEC/EN 60947-5-1
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie, 400 V 4 A
Druh připojení pomocného proudového obvodu Závitová přípojka
Způsob montáže DIN lišta/šroub
Rozhraní Ne
Počet pomocných rozpínacích kontaktů 2
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
S LED displejem Ne
Počet pomocných kontaktů jako měnič 0
Jmenovitý provozní proud 16 A
Ruční ovládání Ne
Provozní napětí AC 50 Hz 17 - 500 V
Provozní napětí AC 60 Hz 17 - 500 V
Provozní napětí DC 24 - 220 V
Druh provozního napětí AC/DC
Jmenovitý spínací proud 16 A
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
