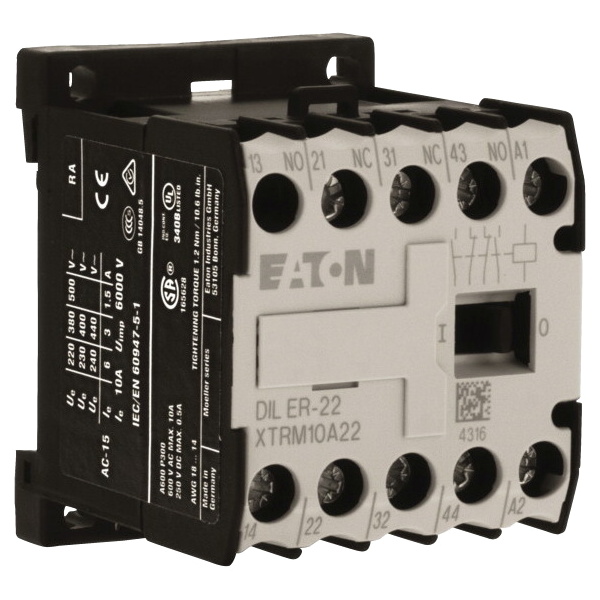

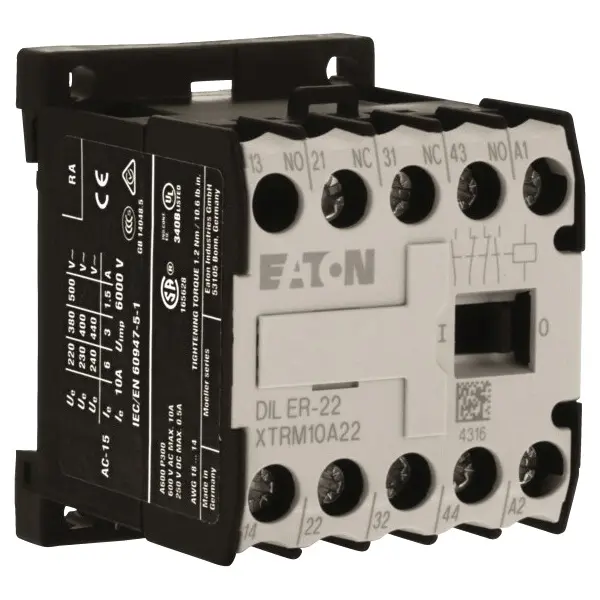

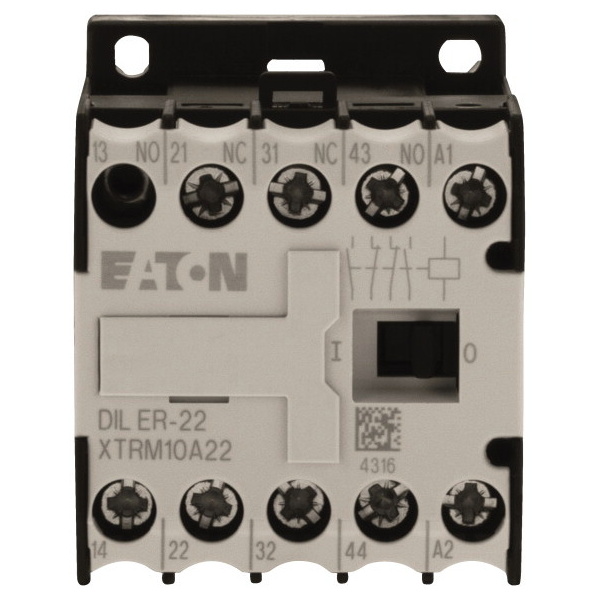

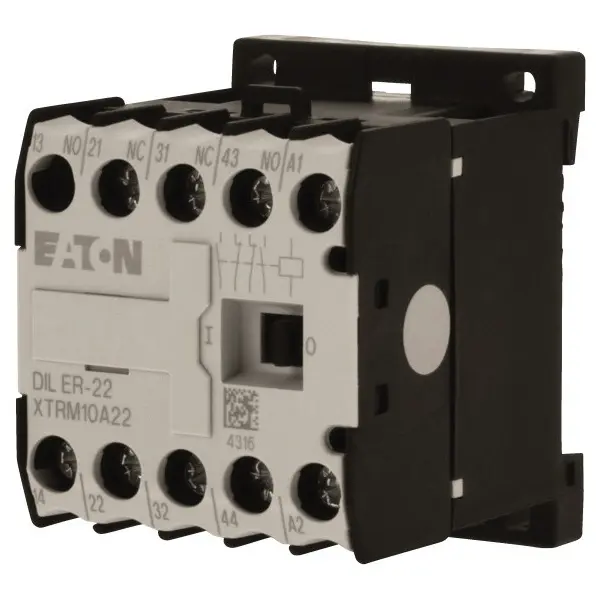

EATON STYKAČ POMOC DILER-22-EA (230V50HZ, 240V60HZ) 6A AC-15 2Z 2V 189977

Ovládací relé Eaton Moeller řady DILER je určeno pro spolehlivé spínání a řízení pomocných... Zobrazit více

Výrobce: EATON

Kód produktu: 82887201 Zkopírováno

Kód dodavatele: 189977 Zkopírováno

EAN: 4015081879731 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Ovládací relé Eaton Moeller řady DILER je určeno pro spolehlivé spínání a řízení pomocných obvodů v instalacích s AC napájením.

Ovládací relé Eaton Moeller řady DILER je určeno pro spolehlivé spínání a řízení pomocných obvodů v instalacích s AC napájením. Model DILER-22-EA je vybaven cívkou pro 230 V při 50 Hz (240 V při 60 Hz) a nabízí čtyři pomocné kontakty v kombinaci 2 NO a 2 NC. Jmenovitý provozní proud relé je 10 A, přičemž v kategorii AC-15 dosahuje 3 A při 380 až 415 V. Kompaktní provedení s rozměry 52 x 45 x 58 mm a montáží na DIN lištu nebo šrouby usnadňuje instalaci v rozvaděčích.

Klíčové vlastnosti

  • Ovládací relé Eaton Moeller řady DILER
  • Model DILER-22-EA (230 V / 50 Hz, 240 V / 60 Hz)
  • Cívka pro AC napájení
  • Pomocné kontakty: 2 NO + 2 NC (bez přepínacích kontaktů)
  • Jmenovitý provozní proud Ie 10 A
  • Ie v AC-15: 3 A při 380-415 V
  • Montáž na DIN lištu nebo šrouby
  • Rozměry 52 x 45 x 58 mm
  • Hmotnost 0,17 kg
  • Shoda RoHS, označení CE
  • Katalogové číslo 189977, EAN 4015081879731
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie, 400 V 3 A
Způsob montáže DIN lišta/šroub
S LED displejem Ne
Rozhraní Ne
Počet pomocných rozpínacích kontaktů 2
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
Počet pomocných kontaktů jako měnič 0
Druh připojení pomocného proudového obvodu Závitová přípojka
Jmenovitý provozní proud 10 A
Ruční ovládání Ne
Provozní napětí AC 50 Hz 17 - 500 V
Provozní napětí AC 60 Hz 17 - 500 V
Provozní napětí DC 24 - 220 V
Druh provozního napětí AC/DC
Jmenovitý spínací proud 10 A
Šířka 45 mm
Výška 58 mm
Hloubka 52 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie, 400 V 3 A
Způsob montáže DIN lišta/šroub
S LED displejem Ne
Rozhraní Ne
Počet pomocných rozpínacích kontaktů 2
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
Počet pomocných kontaktů jako měnič 0
Druh připojení pomocného proudového obvodu Závitová přípojka
Jmenovitý provozní proud 10 A
Ruční ovládání Ne
Provozní napětí AC 50 Hz 17 - 500 V
Provozní napětí AC 60 Hz 17 - 500 V
Provozní napětí DC 24 - 220 V
Druh provozního napětí AC/DC
Jmenovitý spínací proud 10 A
Šířka 45 mm
Výška 58 mm
Hloubka 52 mm
