EATON STYKAČ POMOC DILER-40-G-EA(24VDC) 6A, AC-15, 4Z, 24VDC, 189974

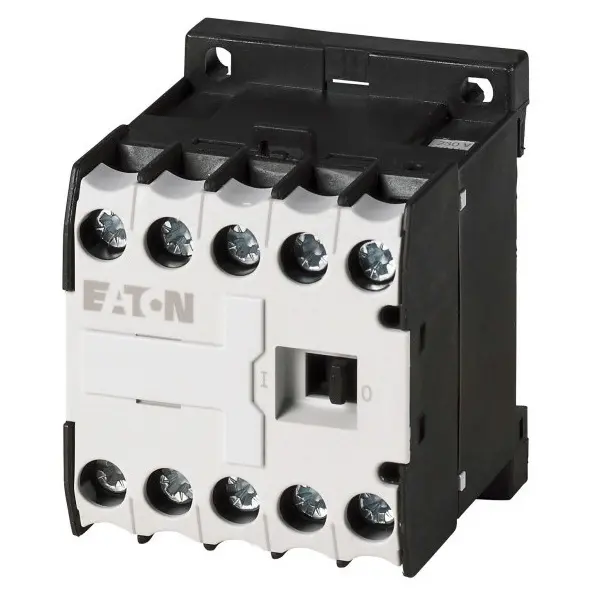

EA_2110PIC-29.jpg EA_210X001.jpg
EATON DILER-40-G-EA (24VDC) OVLÁDACÍ RELÉ 4NO 24 V DC 189974 Ovládací relé EATON DILER-4... Zobrazit více

Výrobce: EATON

Kód produktu: 82389614 Zkopírováno

Kód dodavatele: 189974 Zkopírováno

EAN: 4015081879700 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

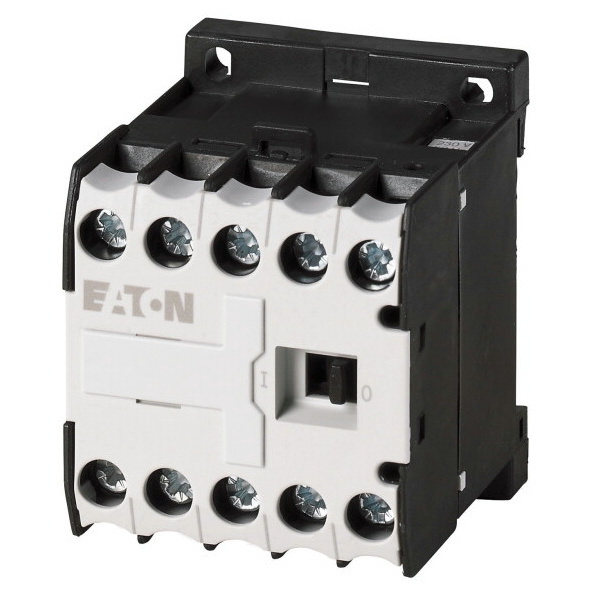

EATON DILER-40-G-EA (24VDC) OVLÁDACÍ RELÉ 4NO 24 V DC 189974

Ovládací relé EATON DILER-40-G-EA z řady Moeller® je kompaktní a spolehlivé relé určené pro ovládání a signalizační obvody v automatizačních a průmyslových aplikacích. Pracuje na stejnosměrné napětí 24 V DC a disponuje čtyřmi spínacími (NO) kontakty s jmenovitým provozním proudem až 10 A. Konstrukce umožňuje montáž na DIN lištu nebo pomocí šroubů, což zajišťuje jednoduchou integraci do rozvaděčových systémů. Relé je vybaveno kvalitními šroubovými svorkami a jeho kompaktní rozměry umožňují úsporu prostoru v instalaci. Produkt splňuje požadavky norem CE a RoHS.

Klíčové vlastnosti

  • Ovládací relé EATON Moeller® DILER pro 24 V DC
  • 4 spínací kontakty (NO)
  • Jmenovitý proud až 10 A
  • Montáž na DIN lištu nebo pomocí šroubů
  • Šroubové svorky pro bezpečné připojení vodičů

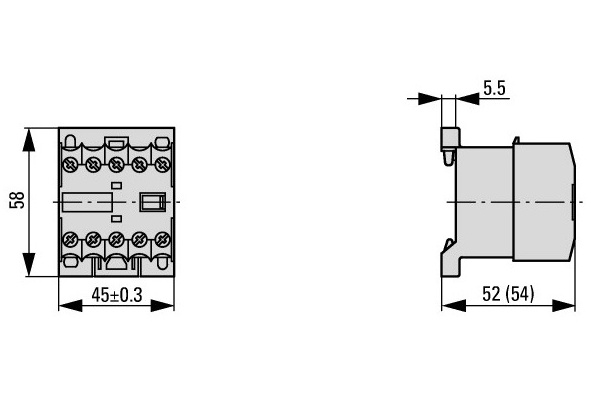

  • Kompaktní rozměry: 54x58x45 mm
  • Spolehlivý provoz v DC aplikacích
  • Splňuje normy CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie, 400 V 3 A
Druh připojení pomocného proudového obvodu Závitová přípojka
Způsob montáže DIN lišta/šroub
Rozhraní Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 4
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
S LED displejem Ne
Počet pomocných kontaktů jako měnič 0
Jmenovitý provozní proud 10 A
Ruční ovládání Ne
Provozní napětí AC 50 Hz 17 - 500 V
Provozní napětí AC 60 Hz 17 - 500 V
Provozní napětí DC 24 - 220 V
Druh provozního napětí AC/DC
Jmenovitý spínací proud 10 A
Šířka 45 mm
Výška 58 mm
Hloubka 54 mm
