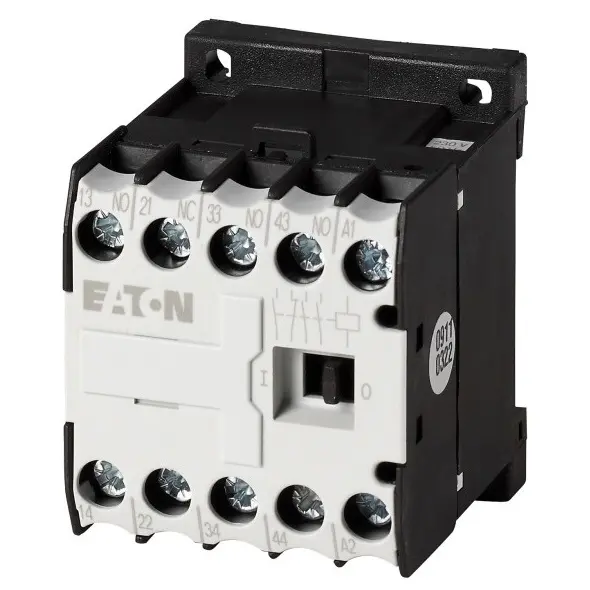

EATON STYKAČ POMOCNÝ DILER-31-G-EA(24VDC) 6A AC-15 3Z 1V UC=24V DC 189976

EATON RELÉ DILER-31-G-EA(24VDC) - OVLÁDACÍ RELÉ 3Z+1V 24V DC (189976) Ovládací relé Eato... Zobrazit více

Výrobce: EATON

Kód produktu: 82696863 Zkopírováno

Kód dodavatele: 189976 Zkopírováno

EAN: 4015081879724 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON RELÉ DILER-31-G-EA(24VDC) - OVLÁDACÍ RELÉ 3Z+1V 24V DC (189976)

Ovládací relé Eaton DILER-31-G-EA(24VDC) z řady Moeller DILER je kompaktní průmyslové relé určené pro spínání, řízení a signalizační aplikace. Nabízí tři sepínací (NO) a jeden rozpínací (NC) kontakt s jmenovitým proudem 10 A. Relé je vybaveno cívkou pro stejnosměrné napětí 24 V DC a umožňuje montáž na DIN lištu nebo pomocí šroubů. Díky robustní konstrukci, spolehlivému provozu a kompaktním rozměrům je ideální pro použití v ovládacích panelech a automatizačních systémech. Produkt splňuje evropské normy a je opatřen označením CE a RoHS.

Klíčové vlastnosti

  • Řada: Eaton Moeller DILER
  • Typ: DILER-31-G-EA(24VDC)
  • Napájení cívky: 24 V DC
  • Počet kontaktů: 3x NO + 1x NC
  • Jmenovitý proud: 10 A
  • Jmenovitý proud při AC-15 (400 V): 3 A
  • Typ montáže: na DIN lištu nebo šroubové upevnění
  • Typ napětí: DC
  • Rozměry (VxŠxH): 58 x 45 x 54 mm
  • Hmotnost: 0,206 kg
  • Stupeň krytí: IP20
  • Připojení: šroubové svorky
  • Certifikace: CE, RoHS conform
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie, 400 V 3 A
Způsob montáže DIN lišta/šroub
S LED displejem Ne
Rozhraní Ne
Počet pomocných rozpínacích kontaktů 1
Počet pomocných spínacích kontaktů 3
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
Počet pomocných kontaktů jako měnič 0
Druh připojení pomocného proudového obvodu Závitová přípojka
Jmenovitý provozní proud 10 A
Ruční ovládání Ne
Provozní napětí AC 50 Hz 17 - 500 V
Provozní napětí AC 60 Hz 17 - 500 V
Provozní napětí DC 24 - 220 V
Druh provozního napětí AC/DC
Jmenovitý spínací proud 10 A
Šířka 45 mm
Výška 58 mm
Hloubka 54 mm
