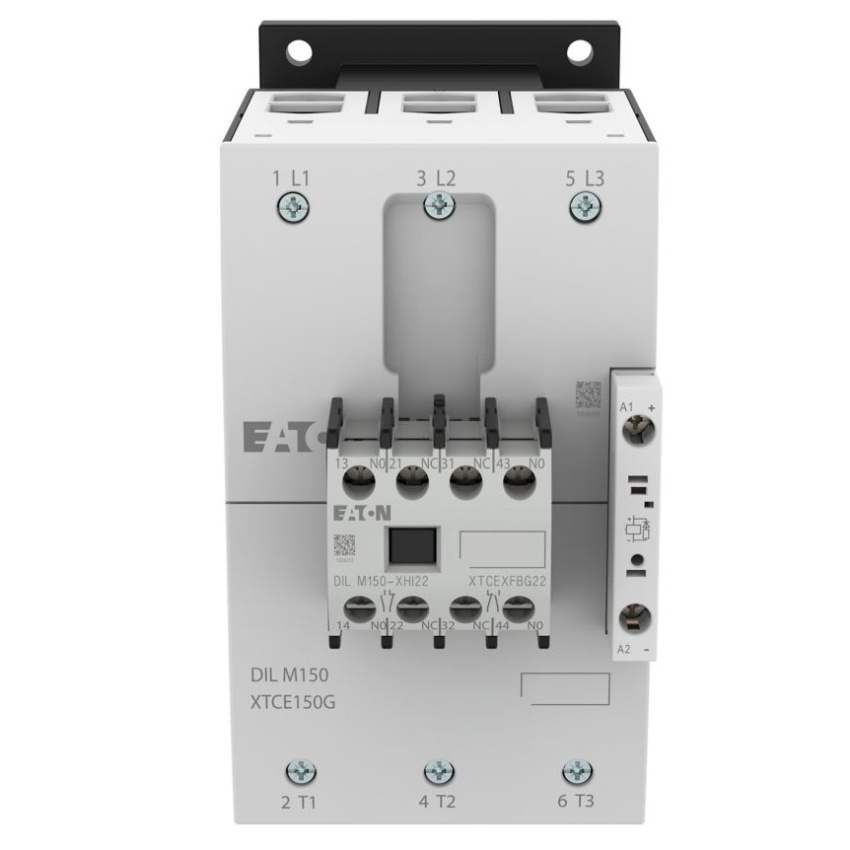

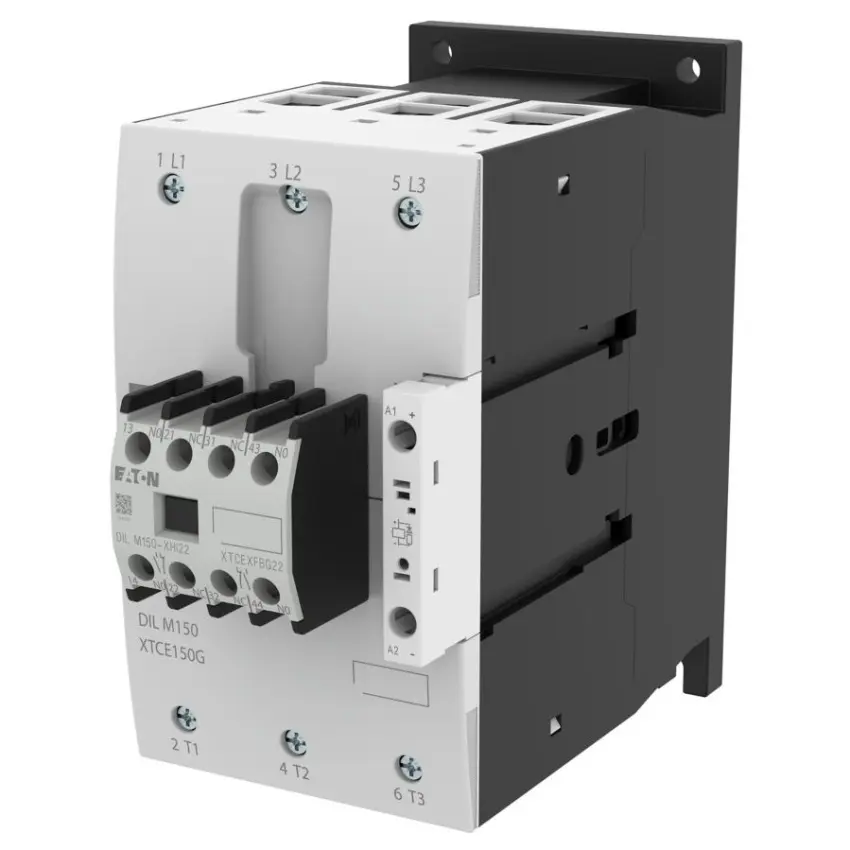

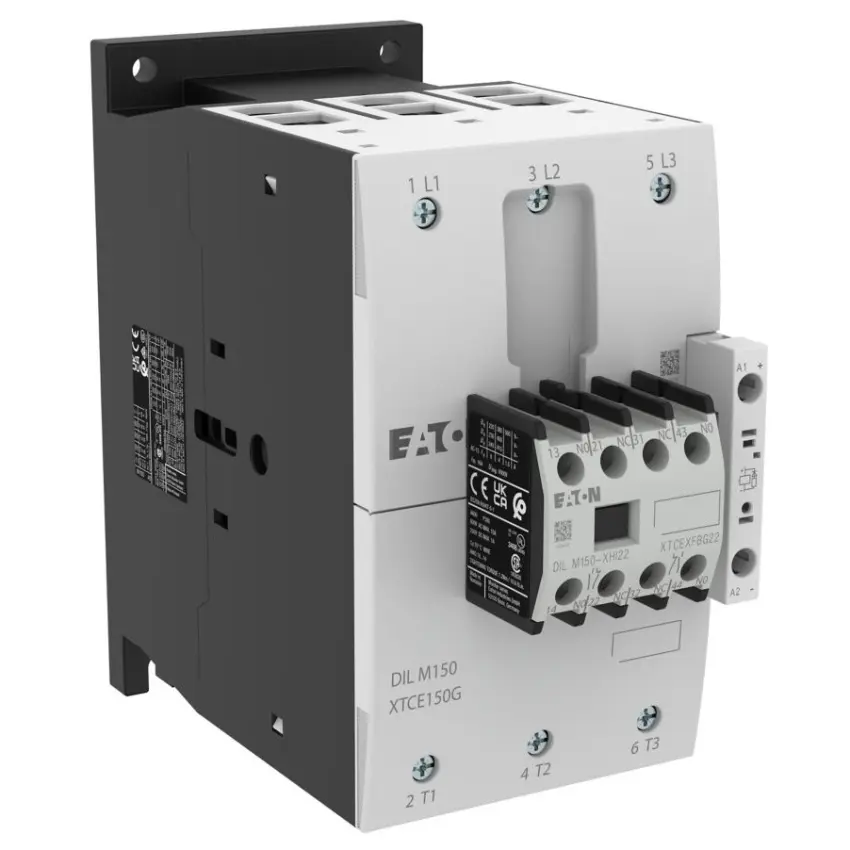

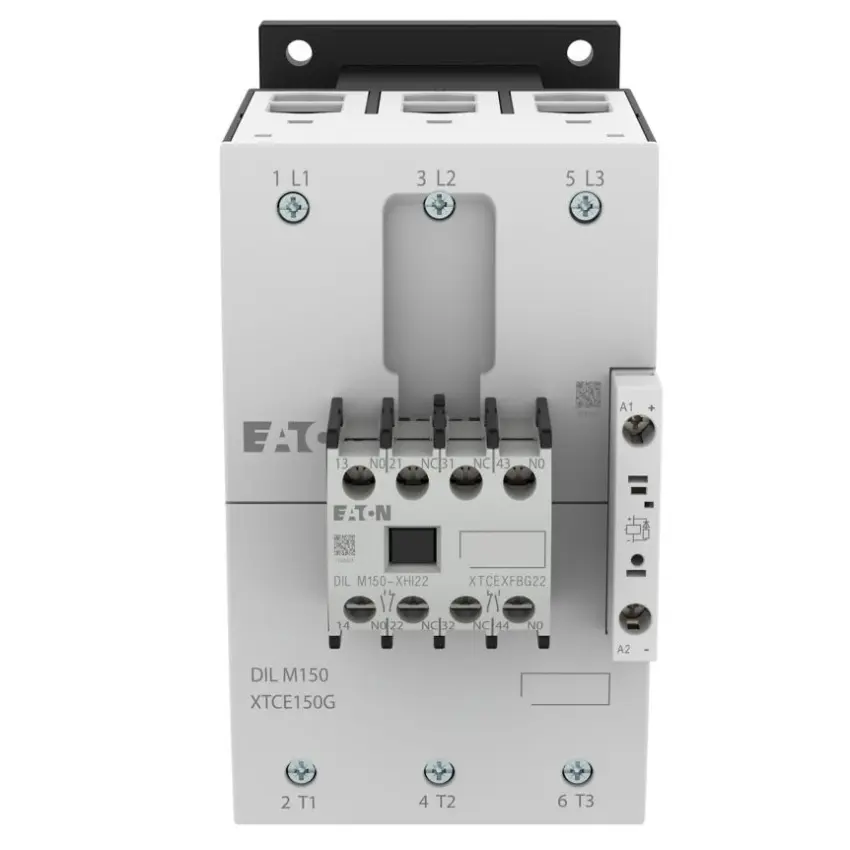

EATON STYKAČ VÝKON 150A DILM150-22(RDC24) 239601

Eaton 239601Výkonový stykač, 3p+2S+2R, 75kW/400V/AC3 Výkonový stykač, Aplikace: Výkonové s... Zobrazit více

Výrobce: EATON

Kód produktu: 83473096 Zkopírováno

Kód dodavatele: 239601 Zkopírováno

EAN: 4015082396015 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Eaton 239601

Výkonový stykač, 3p+2S+2R, 75kW/400V/AC3 Výkonový stykač, Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 150 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 190 A, zakrytá: Ith= 144 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 400 A, zakrytá: Ith= 360 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem., Druh proudu AC/DC: DC ovládání

Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 190 A
Jmenovitý provozní proud Ie při AC-3, 400 V 150 A
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 65 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 33 kW
Jmenovitý provozní výkon NEMA 93 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ne
Šířka 90 mm
Výška 170 mm
Hloubka 175 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 190 A
Jmenovitý provozní proud Ie při AC-3, 400 V 150 A
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 65 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 33 kW
Jmenovitý provozní výkon NEMA 93 kW
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Vhodné pro řadovou montáž Ne
Šířka 90 mm
Výška 170 mm
Hloubka 175 mm
