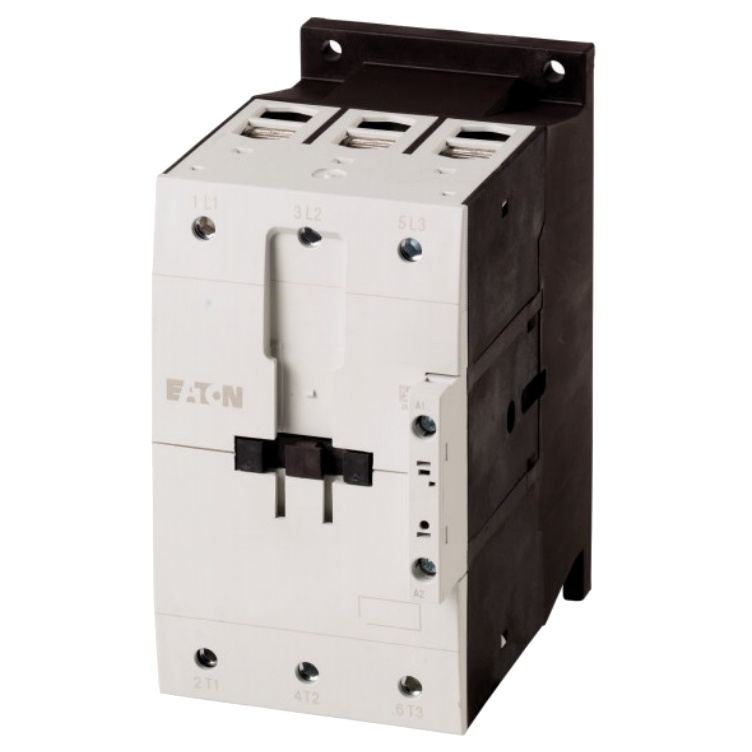

EATON STYKAČ VÝKON DILM115-EA(RAC240) 189925

Eaton Moeller stykač DILM115-EA(RAC240), 3pólový, 55 kW AC-3/400 V, cívka 190-240 V AC 50/... Zobrazit více

Výrobce: EATON

Kód produktu: 81892290 Zkopírováno

Kód dodavatele: 189925 Zkopírováno

EAN: 4015081879212 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 190 - 240 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 190 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM115-EA(RAC240), 3pólový, 55 kW AC-3/400 V, cívka 190-240 V AC 50/60 Hz, šroubové svorky.

Stykač Eaton Moeller série DILM115 s katalogovým číslem 189925 je určen pro spínání a řízení elektrických obvodů s vysokým zatížením. Nabízí jmenovitý výkon 55 kW při AC-3 a napětí 400 V, jmenovitý proud 160 A při AC-1 a 115 A při AC-3. Přístroj je vybaven třemi hlavními spínacími póly a ovládací cívkou s rozsahem 190-240 V AC (50/60 Hz). Díky robustní konstrukci, šroubovým svorkám a vysoké zkratové odolnosti až 100 kA je vhodný pro průmyslové aplikace. Stykač má rozměry 170 x 160 x 90 mm, hmotnost 2,25 kg a splňuje požadavky norem CE a RoHS. Je navržen pro spolehlivý provoz v teplotním rozsahu -25 °C až +60 °C.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM115-EA(RAC240)
  • Jmenovitý výkon 55 kW (AC-3) při 400 V
  • Jmenovitý proud 160 A (AC-1) / 115 A (AC-3)
  • Ovládací cívka 190-240 V AC (50/60 Hz)
  • Vysoká zkratová odolnost až 100 kA
  • Šroubové svorky pro bezpečné připojení
  • Rozměry: 170 x 160 x 90 mm
  • Hmotnost 2,25 kg
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 190 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 190 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 160 A
Jmenovitý provozní proud Ie při AC-3, 400 V 115 A
Jmenovitý provozní výkon při AC-3, 400 V 55 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 55 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 28 kW
Jmenovitý provozní výkon NEMA 74 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 90 mm
Výška 170 mm
Hloubka 160 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
