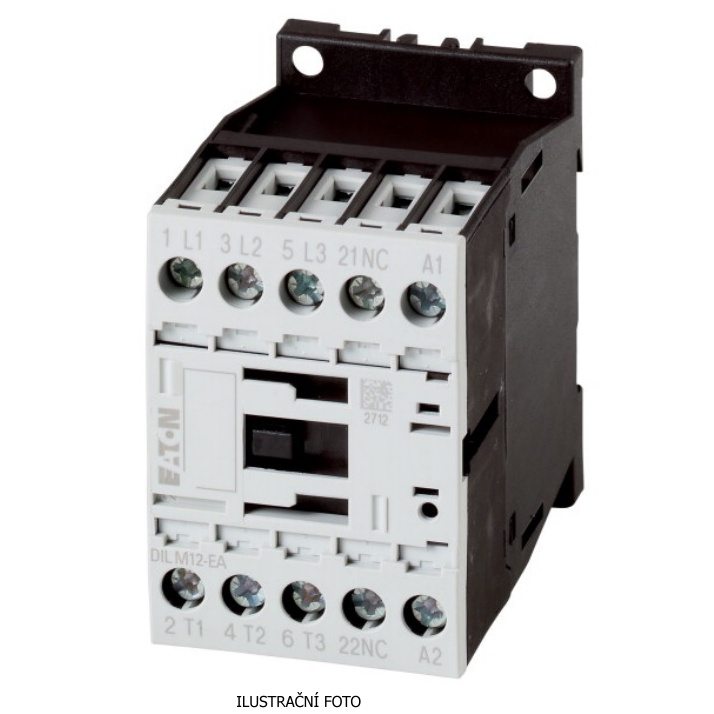

EATON STYKAČ VÝKON DILM12-01-EA(24VDC) 12A 1V 190036

Eaton Moeller stykač DILM12-01-EA(24VDC), 3pólový, 5,5 kW AC-3/400 V, cívka 24 V DC, 1 pom... Zobrazit více

Výrobce: EATON

Kód produktu: 81891033 Zkopírováno

Kód dodavatele: 190036 Zkopírováno

EAN: 4015081880324 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM12-01-EA(24VDC), 3pólový, 5,5 kW AC-3/400 V, cívka 24 V DC, 1 pomocný kontakt NC.

Stykač Eaton Moeller série DILM12 s katalogovým číslem 190036 je určen pro spínání a řízení elektrických obvodů. Nabízí jmenovitý výkon 5,5 kW při AC-3 a napětí 400 V, jmenovitý proud 22 A při AC-1 a 12 A při AC-3. Přístroj disponuje třemi hlavními póly a jedním pomocným rozpínacím kontaktem (NC). Ovládací cívka pracuje s napětím 24 V DC, což zajišťuje spolehlivé ovládání i při náročných podmínkách. Díky šroubovým svorkám je instalace snadná a bezpečná. Kompaktní rozměry 75 x 68 x 45 mm a hmotnost 0,296 kg umožňují použití i v omezených prostorech. Stykač je certifikován podle norem CE a RoHS, což zaručuje vysokou kvalitu a bezpečnost.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM12-01-EA(24VDC)
  • Jmenovitý výkon 5,5 kW (AC-3) při 400 V
  • Jmenovitý proud 22 A (AC-1) / 12 A (AC-3)
  • Ovládací cívka 24 V DC
  • 1 pomocný kontakt NC
  • Šroubové svorky pro snadnou instalaci
  • Kompaktní rozměry: 75 x 68 x 45 mm
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
