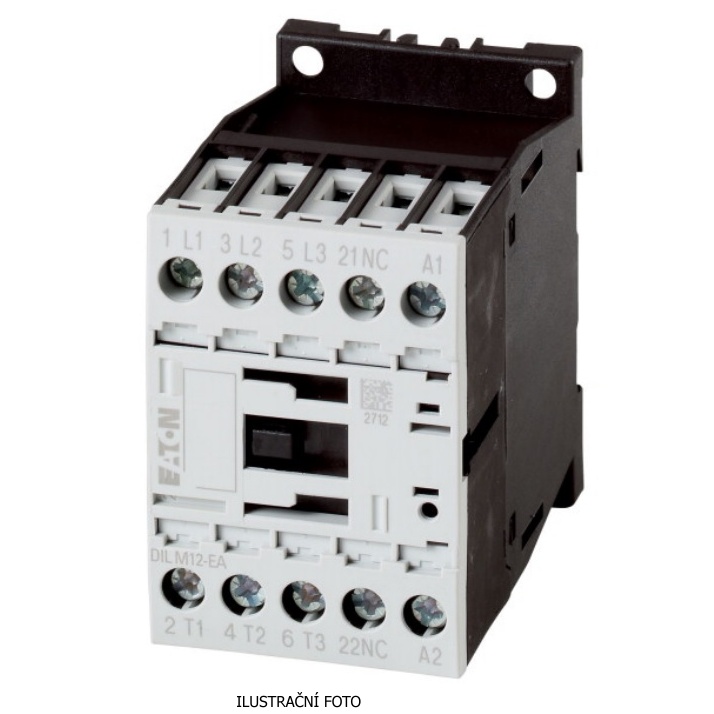

EATON STYKAČ VÝKON DILM12-10-EA(230V/50HZ) 12A 1Z 190033

Eaton Moeller stykač DILM12-10-EA, 3pólový, 5,5 kW AC-3/400 V, cívka 230 V AC (50 Hz) / 24... Zobrazit více

Výrobce: EATON

Kód produktu: 81896632 Zkopírováno

Kód dodavatele: 190033 Zkopírováno

EAN: 4015081880294 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM12-10-EA, 3pólový, 5,5 kW AC-3/400 V, cívka 230 V AC (50 Hz) / 240 V AC (60 Hz), 1 pomocný kontakt NO.

Stykač Eaton Moeller série DILM12 s katalogovým číslem 190033 je určen pro spínání a řízení elektrických obvodů v průmyslových i komerčních aplikacích. Nabízí jmenovitý výkon 5,5 kW při AC-3 a 400 V, jmenovitý proud 22 A při AC-1 a 12 A při AC-3. Přístroj disponuje třemi hlavními póly a jedním pomocným spínacím kontaktem (NO). Ovládací cívka je určena pro napětí 230 V při 50 Hz nebo 240 V při 60 Hz. Díky šroubovým svorkám je instalace snadná a bezpečná. Stykač má kompaktní rozměry 75 x 68 x 45 mm, hmotnost 0,24 kg a je navržen pro provozní teploty od -25 °C do +60 °C. Splňuje požadavky norem CE a RoHS, což zaručuje bezpečný a spolehlivý provoz.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM12-10-EA
  • Jmenovitý výkon 5,5 kW (AC-3) při 400 V
  • Jmenovitý proud 22 A (AC-1) / 12 A (AC-3)
  • Ovládací cívka 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • 1 pomocný kontakt NO
  • Šroubové svorky pro snadné připojení
  • Rozměry: 75 x 68 x 45 mm
  • Hmotnost: 0,24 kg
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
