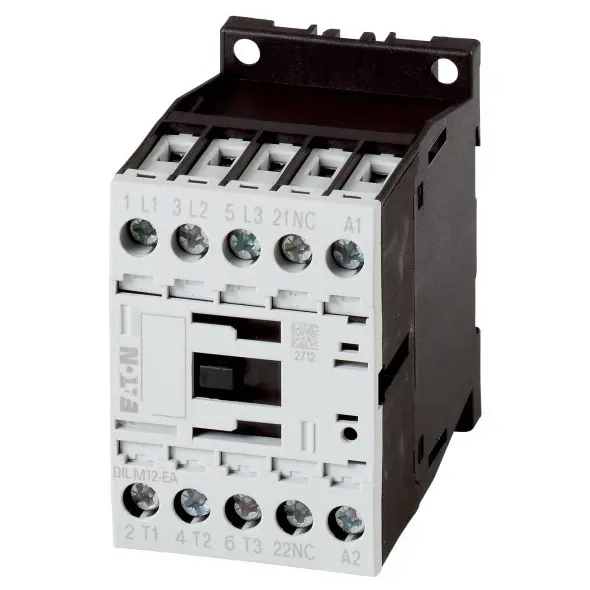

EATON STYKAČ VÝKON DILM12-10-EA(24VDC), 12A AC-3, 22A AC-1, 1Z, UC=24V DC 190034

EATON Stykač DILM12-10-EA(24VDC) 12A 24V DC 1Z 3p 5,5kW Stykač Eaton DILM12-10-EA(24VDC)... Zobrazit více

Výrobce: EATON

Kód produktu: 82796052 Zkopírováno

Kód dodavatele: 190034 Zkopírováno

EAN: 4015081880300 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON Stykač DILM12-10-EA(24VDC) 12A 24V DC 1Z 3p 5,5kW

Stykač Eaton DILM12-10-EA(24VDC) ze série Moeller DILM je určen pro spínání a ovládání třífázových motorů a výkonových obvodů do výkonu 5,5 kW při napětí 400 V AC. Zařízení je vybaveno cívkou na 24 V DC a jedním pomocným kontaktem (1Z). Díky šroubovým svorkám a kompaktním rozměrům je vhodný pro průmyslové rozváděče i automatizační aplikace. Stykač zajišťuje vysokou spolehlivost provozu, dlouhou životnost a splňuje požadavky norem IEC/EN 60947. Odolnost vůči okolním vlivům a tepelná stabilita zaručují bezproblémový provoz i v náročných podmínkách.

Klíčové vlastnosti

  • Jmenovitý proud: 12 A (AC-3)
  • Jmenovitý výkon: 5,5 kW při 400 V AC
  • Jmenovité napětí cívky: 24 V DC
  • Počet pólů: 3 hlavní + 1 pomocný kontakt (1Z)
  • Typ připojení: šroubové svorky
  • Jmenovité izolační napětí: 690 V
  • Kategorie přepětí: III, stupeň znečištění: 3
  • Provozní teplota: -25 °C až +60 °C
  • Montážní poloha: libovolná, uchycení na DIN lištu
  • Shoda s normami CE, RoHS, IEC/EN 60947
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
