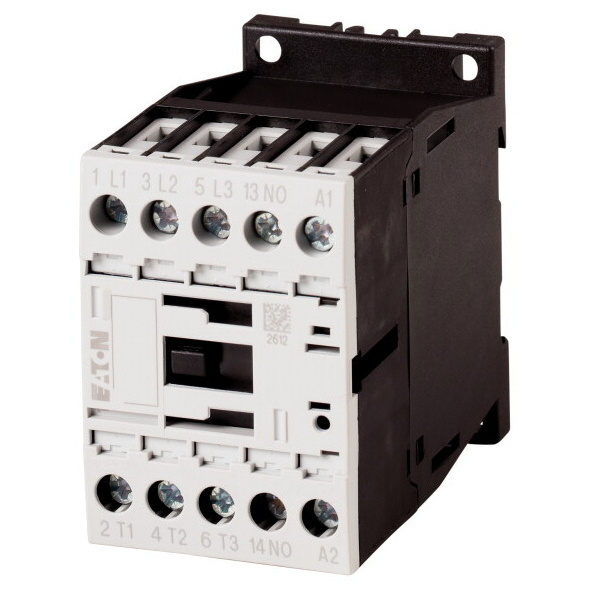

EATON STYKAČ VÝKON DILM15-10(24V50HZ) 15A 1Z 290062

Výkonový stykač řady DILM. Základní přístroj se šroubovými svorkami. Použitelné pomocné ko... Zobrazit více

Výrobce: EATON

Kód produktu: 42998341 Zkopírováno

Kód dodavatele: 290062 Zkopírováno

EAN: 4015082900625 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač řady DILM. Základní přístroj se šroubovými svorkami. Použitelné pomocné kontakty DILM32-XHI.., DILA-XHI(V)....
Všechny stykače ovládané stejnosměrným napětím mají vestavěný ochranný člen (DILM7 – DILM15: varistor). Zrcadlový kontakt u DILM7-01 až DILM32-01. Spínací členy stykačů podle ČSN EN 50012.
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 15.5 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Jmenovitý provozní výkon NEMA 7.4 kW
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
