EATON STYKAČ VÝKON DILM15-10-EA (230V50HZ,240V60HZ) 15A 1Z 190037

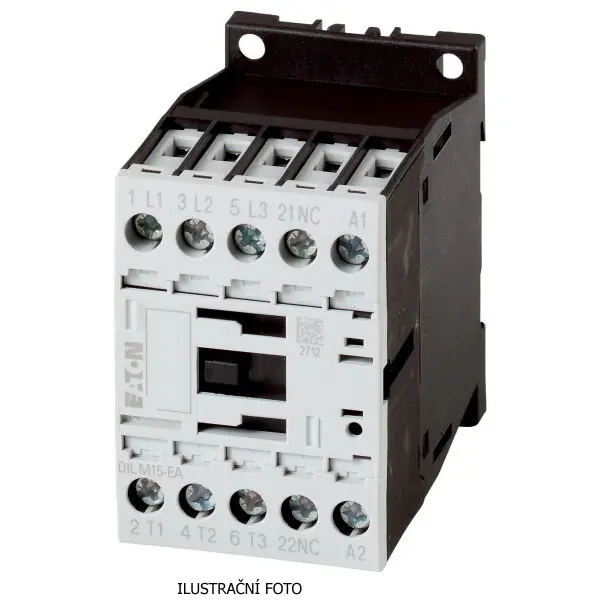

EA_2110PIC-292_ilustr.jpg EA_2110DIM-1.jpg
Eaton Moeller stykač DILM15-10-EA, 3pólový, 15 A, s jedním pomocným kontaktem NO, cívka 23... Zobrazit více

Výrobce: EATON

Kód produktu: 82287720 Zkopírováno

Kód dodavatele: 190037 Zkopírováno

EAN: 4015081880331 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM15-10-EA, 3pólový, 15 A, s jedním pomocným kontaktem NO, cívka 230 V 50 Hz / 240 V 60 Hz.

Tento stykač Eaton Moeller série DILM s katalogovým číslem 190037 je určen pro spínání motorů a dalších elektrických zařízení. Nabízí jmenovitý provozní proud 15,5 A (AC-3 při 400 V) a výkon motoru až 7,5 kW. Stykač je vybaven jedním pomocným kontaktem (1x NO) a šroubovými svorkami pro pevné připojení vodičů. Ovládací cívka pracuje s napětím 230 V při 50 Hz nebo 240 V při 60 Hz. Přístroj poskytuje spolehlivou ochranu a je navržen pro dlouhou životnost s 100% pracovním cyklem. Je vhodný pro průmyslové i komerční aplikace a splňuje normy IEC/EN 60947 a směrnici RoHS. Díky kompaktním rozměrům se snadno instaluje do rozváděčů.

Klíčové vlastnosti

  • Katalogové číslo: 190037
  • Model: DILM15-10-EA(230V50HZ,240V60HZ)
  • Typ: stykač, 3pólový
  • Jmenovitý provozní proud: 15,5 A (AC-3 při 400 V)
  • Výkon motoru: až 7,5 kW (při 400 V)
  • Ovládací napětí cívky: 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • Pomocné kontakty: 1x NO
  • Připojení: šroubové svorky
  • Jmenovité izolační napětí: 690 V
  • Zkratová odolnost: 5 kA (45 A max. pojistka) / až 100 kA (s jističem Class J)
  • Provozní teplota: -25 °C až +60 °C

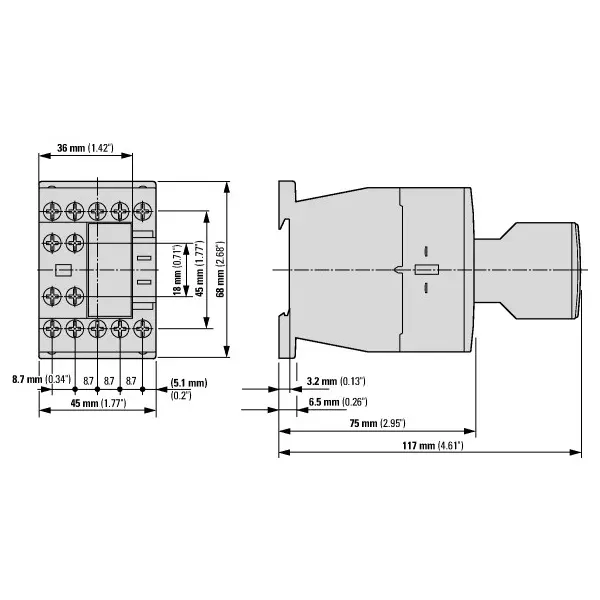

  • Rozměry: 75 x 68 x 45 mm
  • Hmotnost: 0,24 kg
  • Pracovní cyklus: 100 % (duty factor)
  • Certifikace: CE, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 15.5 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Jmenovitý provozní proud Ie při AC-3, 400 V 15.5 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 7 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 3 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 68 mm
Hloubka 75 mm
