EATON STYKAČ VÝKON DILM15-10-EA (24VDC) 15A 1Z 190038
Výrobce: EATON
Kód produktu: 82385163 Zkopírováno
Kód dodavatele: 190038 Zkopírováno
EAN: 4015081880348 Zkopírováno
Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V
Druh napětí pro ovládání: DC
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

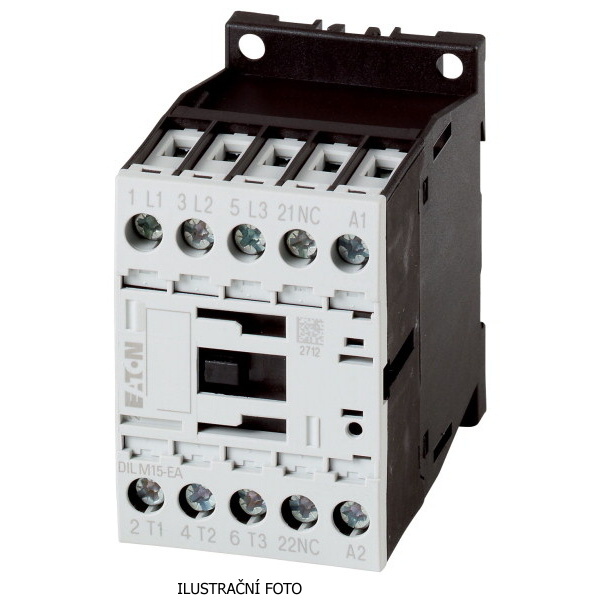

Stykač EATON DILM15-10-EA(24VDC) z řady Moeller DILM je kompaktní výkonový stykač určený pro spínání třífázových motorů a dalších elektrických zátěží. Nabízí tři hlavní póly a jeden pomocný spínací kontakt (1NO). Zařízení zvládá jmenovitý provozní proud 15,5 A při AC-3 (7,5 kW / 400 V) a je vybaveno cívkou s napětím 24 V DC. Díky robustní konstrukci, šroubovým svorkám a provozní spolehlivosti je ideální pro průmyslové i automatizační aplikace. Stykač splňuje mezinárodní normy EN 60947 a je opatřen značkou CE a certifikací RoHS.
Klíčové vlastnosti
- Výkonový stykač EATON řady Moeller DILM
- Konfigurace kontaktů: 3P + 1NO
- Jmenovitý proud 15,5 A (AC-3), výkon motoru 7,5 kW / 400 V
- Řídicí napětí cívky 24 V DC
- Šroubové svorky pro bezpečné připojení
- Jmenovité izolační napětí 690 V
- Provozní teplota -25 °C až +60 °C
- Stupeň znečištění 3, kategorie přepětí III
- Odolnost proti rušení dle EN 60947-1
- Certifikace CE, RoHS
| Název parametru | Hodnota |
|---|---|
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 0 - 0 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 0 - 0 V |
| Jmenovité řídicí napájecí napětí Us DC | 24 - 24 V |
| Druh napětí pro ovládání | DC |
| Jmenovitý provozní proud Ie při AC-1, 400 V | 22 A |
| Jmenovitý provozní proud Ie při AC-3, 400 V | 15.5 A |
| Jmenovitý provozní výkon při AC-3, 400 V | 7.5 kW |
| Jmenovitý provozní proud Ie při AC-4, 400 V | 7 A |
| Jmenovitý provozní výkon Ie při AC-4, 400 V | 3 kW |
| Jmenovitý provozní výkon NEMA | 7.4 kW |
| Vhodné pro řadovou montáž | Ne |
| Počet pomocných spínacích kontaktů | 1 |
| Počet pomocných rozpínacích kontaktů | 0 |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Počet hlavních rozpojovacích kontaktů | 0 |
| Počet hlavních spínacích kontaktů | 3 |
| Provozní napětí AC 50 Hz | 24 - 690 V |
| Provozní napětí AC 60 Hz | 24 - 690 V |

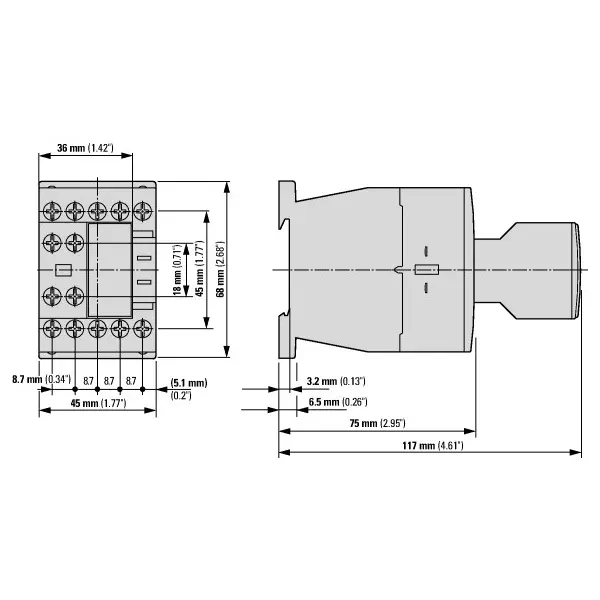

| Šířka | 45 mm |
| Výška | 68 mm |
| Hloubka | 75 mm |
| Název parametru | Hodnota |
|---|---|
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 0 - 0 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 0 - 0 V |
| Jmenovité řídicí napájecí napětí Us DC | 24 - 24 V |
| Druh napětí pro ovládání | DC |
| Jmenovitý provozní proud Ie při AC-1, 400 V | 22 A |
| Jmenovitý provozní proud Ie při AC-3, 400 V | 15.5 A |
| Jmenovitý provozní výkon při AC-3, 400 V | 7.5 kW |
| Jmenovitý provozní proud Ie při AC-4, 400 V | 7 A |
| Jmenovitý provozní výkon Ie při AC-4, 400 V | 3 kW |
| Jmenovitý provozní výkon NEMA | 7.4 kW |
| Vhodné pro řadovou montáž | Ne |
| Počet pomocných spínacích kontaktů | 1 |
| Počet pomocných rozpínacích kontaktů | 0 |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Počet hlavních rozpojovacích kontaktů | 0 |
| Počet hlavních spínacích kontaktů | 3 |
| Provozní napětí AC 50 Hz | 24 - 690 V |
| Provozní napětí AC 60 Hz | 24 - 690 V |
| Šířka | 45 mm |
| Výška | 68 mm |
| Hloubka | 75 mm |
