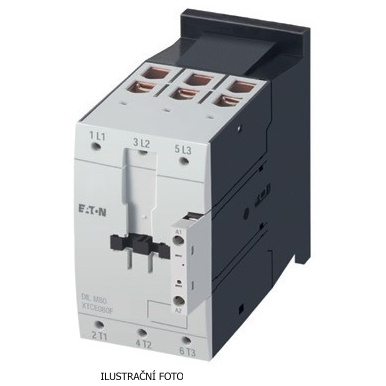

EATON STYKAČ VÝKON DILM150-EA(RAC240) 189927

Výkonový stykač Eaton DILM150-EA pro spolehlivé ovládání motorů a silových obvodů až do 15... Zobrazit více

Výrobce: EATON

Kód produktu: 81886797 Zkopírováno

Kód dodavatele: 189927 Zkopírováno

EAN: 4015081879236 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 190 - 240 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 190 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač Eaton DILM150-EA pro spolehlivé ovládání motorů a silových obvodů až do 150 A.

Stykač Eaton Moeller® series DILM150-EA je určen pro spínání a ovládání elektrických motorů a zátěží v průmyslových instalacích. Nabízí jmenovitý provozní proud 150 A při AC-3 a je vhodný pro napětí 380-400 V s výkonem až 75 kW. Přístroj pracuje s řídicím napětím 190-240 V AC (50/60 Hz), což zajišťuje flexibilní využití v širokém rozsahu aplikací. Stykač má robustní konstrukci s mechanickou odolností, kompaktními rozměry a šroubovými svorkami pro bezpečné a spolehlivé připojení. Díky souladu s CE a RoHS je vhodný pro moderní elektroinstalace s důrazem na bezpečnost a spolehlivost.

Klíčové vlastnosti

  • Výkonový stykač Eaton Moeller® series DILM
  • Jmenovitý provozní proud 150 A při AC-3
  • Výkon motoru až 75 kW při 400 V
  • Řídicí napětí 190-240 V AC (50/60 Hz)
  • 3 hlavní póly
  • Šroubové svorky pro snadnou instalaci
  • Rozměry: 160 x 170 x 90 mm
  • Hmotnost 2,25 kg
  • Soulad s CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 190 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 190 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 190 A
Jmenovitý provozní proud Ie při AC-3, 400 V 150 A
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 75 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 33 kW
Jmenovitý provozní výkon NEMA 93 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 90 mm
Výška 170 mm
Hloubka 160 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 190 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 190 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 190 A
Jmenovitý provozní proud Ie při AC-3, 400 V 150 A
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 75 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 33 kW
Jmenovitý provozní výkon NEMA 93 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 90 mm
Výška 170 mm
Hloubka 160 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
