EATON STYKAČ VÝKON DILM150-EA(RDC24), 189928

EATON STYKAČ DILM150-EA(RDC24) 3P 150A 24-27V DC (189928) Stykač Eaton DILM150-EA(RDC24)... Zobrazit více

Výrobce: EATON

Kód produktu: 82689246 Zkopírováno

Kód dodavatele: 189928 Zkopírováno

EAN: 4015081879243 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

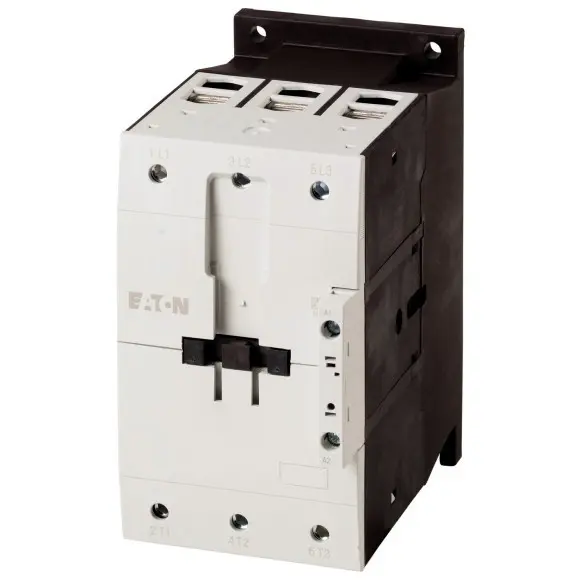

EATON STYKAČ DILM150-EA(RDC24) 3P 150A 24-27V DC (189928)

Stykač Eaton DILM150-EA(RDC24) z řady Moeller DILM je výkonné třípólové zařízení určené pro spínání a ovládání elektrických motorů a výkonových obvodů. Nabízí jmenovitý proud 150 A (AC-3) při napětí 400 V a zvládá výkon až 75 kW. Cívka je určena pro stejnosměrné napětí 24-27 V DC. Stykač je vybaven šroubovými svorkami pro pevné a bezpečné připojení a je navržen pro trvalý provoz (100 % ED). Díky robustní konstrukci a vysoké spolehlivosti je vhodný pro průmyslové rozváděče a automatizační systémy.

Klíčové vlastnosti

  • Řada: Eaton Moeller DILM
  • Typ: DILM150-EA(RDC24)
  • Počet pólů: 3
  • Jmenovitý proud: 150 A (AC-3)
  • Spínaný výkon: až 75 kW / 400 V
  • Napájení cívky: 24-27 V DC
  • Jmenovité izolační napětí: 690 V
  • Typ připojení: šroubové svorky
  • Provozní teplota: -25 °C až +60 °C
  • Stupeň znečištění: 3, kategorie přepětí III
  • Krátkodobá zkratová odolnost: až 100 kA (UL/CSA Class J fuse)
  • Odpovídá normám: EN 60947-1, CE, RoHS conform
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 190 A
Jmenovitý provozní proud Ie při AC-3, 400 V 150 A
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 75 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 33 kW
Jmenovitý provozní výkon NEMA 93 kW
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Šířka 90 mm
Výška 170 mm
Hloubka 160 mm
