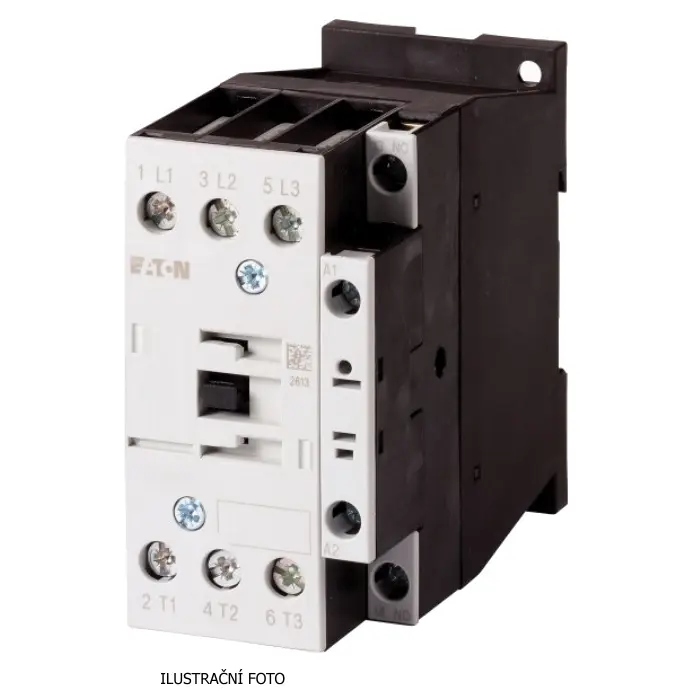

EATON STYKAČ VÝKON DILM17-01-EA(RDC24) 189912

Eaton Moeller stykač DILM17-01-EA(RDC24), 3pólový, 7,5 kW AC-3/400 V, cívka 24-27 V DC, 1 ... Zobrazit více

Výrobce: EATON

Kód produktu: 81890499 Zkopírováno

Kód dodavatele: 189912 Zkopírováno

EAN: 4015081879083 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM17-01-EA(RDC24), 3pólový, 7,5 kW AC-3/400 V, cívka 24-27 V DC, 1 pomocný kontakt NC.

Stykač Eaton Moeller série DILM17 s katalogovým číslem 189912 je určen pro spínání a řízení elektrických obvodů v průmyslových a komerčních aplikacích. Nabízí jmenovitý výkon 7,5 kW při AC-3 a napětí 400 V, jmenovitý proud 40 A při AC-1 a 18 A při AC-3. Zařízení disponuje třemi hlavními spínacími póly a jedním pomocným rozpínacím kontaktem (NC). Ovládací cívka pracuje s napětím 24-27 V DC, což umožňuje spolehlivý provoz. Díky šroubovým svorkám je instalace snadná a bezpečná. Stykač má kompaktní rozměry 97 x 85 x 45 mm, hmotnost 0,534 kg a splňuje požadavky norem CE a RoHS.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM17-01-EA(RDC24)
  • Jmenovitý výkon 7,5 kW (AC-3) při 400 V
  • Jmenovitý proud 40 A (AC-1) / 18 A (AC-3)
  • Ovládací cívka 24-27 V DC
  • 1 pomocný kontakt NC
  • Šroubové svorky pro bezpečné připojení
  • Rozměry: 97 x 85 x 45 mm
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 10 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 4.5 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 10 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 4.5 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
