EATON STYKAČ VÝKON DILM17-10-EA(230V50HZ,240V60HZ) 18A 1Z 189909

Eaton Moeller DILM17-10-EA výkonový stykač, 3P, 18 A, AC ovládání, 230/240 V Výkonový st... Zobrazit více

Výrobce: EATON

Kód produktu: 81886492 Zkopírováno

Kód dodavatele: 189909 Zkopírováno

EAN: 4015081879052 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

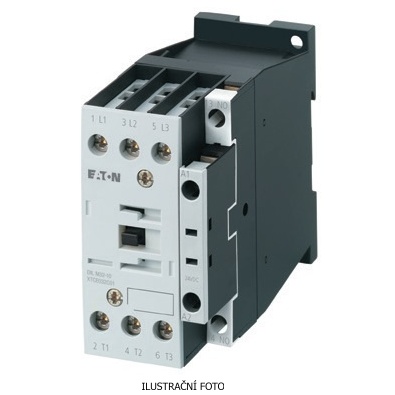

Eaton Moeller DILM17-10-EA výkonový stykač, 3P, 18 A, AC ovládání, 230/240 V

Výkonový stykač Eaton Moeller série DILM je určen pro spínání a ovládání elektrických motorů a jiných zařízení v průmyslových i komerčních aplikacích. Tento třípólový stykač nabízí jmenovitý provozní proud 18 A při AC-3 a je vhodný pro napětí 380-400 V. Ovládací cívka pracuje při napětí 230 V/50 Hz a 240 V/60 Hz. Díky kompaktním rozměrům a robustní konstrukci je stykač ideální pro spolehlivý provoz i v náročných podmínkách. Je vybaven jedním pomocným NO kontaktem a šroubovými svorkami pro snadné připojení.

Klíčové vlastnosti

  • Třípólový výkonový stykač pro spínání motorů
  • Jmenovitý provozní proud 18 A při AC-3
  • Napětí hlavního obvodu 380-400 V AC
  • Ovládací napětí cívky 230 V/50 Hz a 240 V/60 Hz
  • Jmenovité izolační napětí 690 V
  • Jedna sada NO pomocných kontaktů
  • Rozměry: 97 x 45 x 85 mm
  • Hmotnost 0,428 kg
  • Šroubové svorky pro pevné připojení
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 10 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 4.5 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 10 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 4.5 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
