EATON STYKAČ VÝKON DILM17-10-EA(RDC24) 189910

EATON DILM17-10-EA(RDC24) 189910 Stykač 3P 24 V DC 7,5 kW Stykač EATON DILM17-10-EA(RDC2... Zobrazit více

Výrobce: EATON

Kód produktu: 82379325 Zkopírováno

Kód dodavatele: 189910 Zkopírováno

EAN: 4015081879069 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

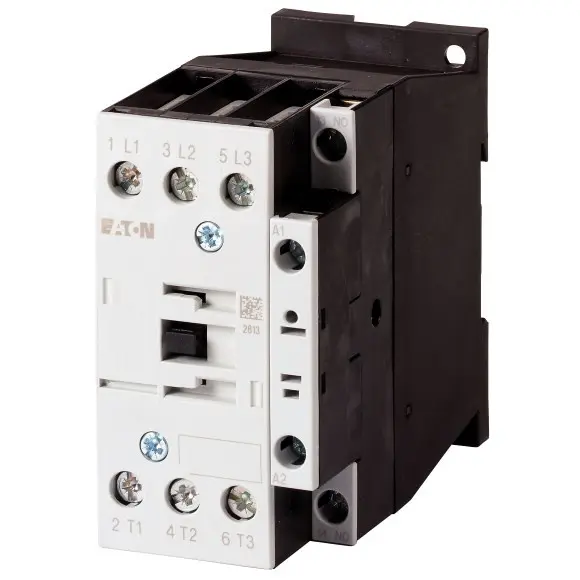

EATON DILM17-10-EA(RDC24) 189910 Stykač 3P 24 V DC 7,5 kW

Stykač EATON DILM17-10-EA(RDC24) ze série Moeller DILM je spolehlivé třípólové zařízení určené pro spínání a ovládání motorových i odporových zátěží. Nabízí ovládací napětí 24-27 V DC a umožňuje spínání výkonu až 7,5 kW při napětí 400 V AC. Díky šroubovým svorkám, kompaktním rozměrům a robustní konstrukci je ideální pro použití v průmyslových rozvaděčích a automatizačních systémech. Stykač splňuje požadavky norem EN 60947-1 a EN 60947-4-1 a je certifikován CE a RoHS.

Klíčové vlastnosti

  • Třípólové provedení (3P) pro zátěž do 7,5 kW
  • Ovládací napětí 24-27 V DC (RDC24)
  • Jmenovitý proud 18 A (AC-3) / 40 A (AC-1)
  • Jmenovité izolační napětí 690 V
  • 1 pomocný kontakt (NO - normálně otevřený)
  • Šroubové svorky pro pevné připojení vodičů
  • Provozní teplota od -25 °C do +60 °C

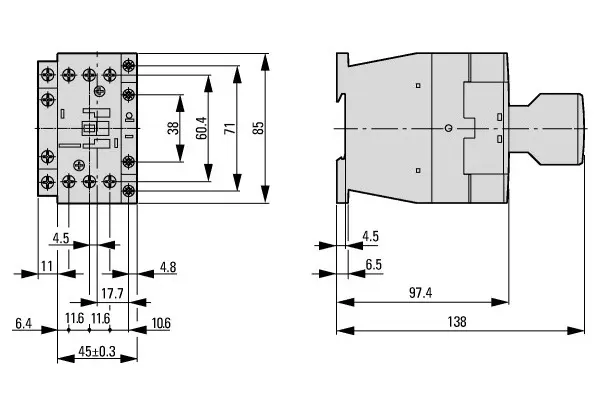

  • Rozměry: 97 x 85 x 45 mm
  • Hmotnost: 0,534 kg
  • Certifikace CE, RoHS konformní
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 10 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 4.5 kW
Jmenovitý provozní výkon NEMA 7.4 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
