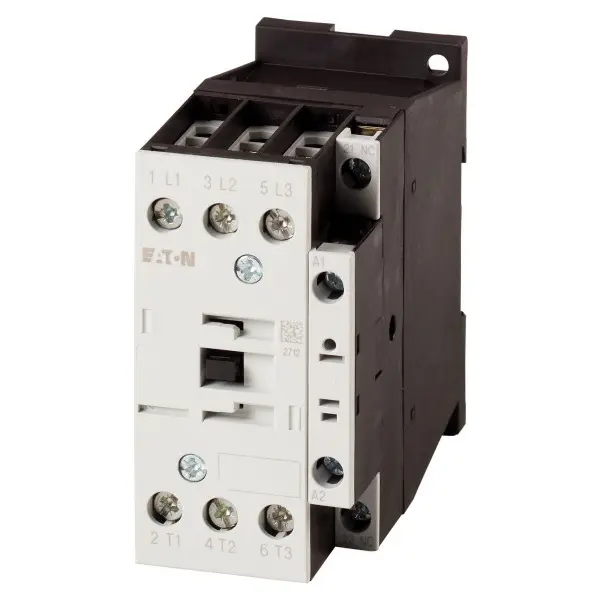

EATON STYKAČ VÝKON DILM25-01(24V50HZ) 25A 1V 277168

Výkonový stykač řady DILM. Základní přístroj se šroubovými svorkami. Použitelné pomocné ko... Zobrazit více

Výrobce: EATON

Kód produktu: 37999893 Zkopírováno

Kód dodavatele: 277168 Zkopírováno

EAN: 4015082771683 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač řady DILM. Základní přístroj se šroubovými svorkami. Použitelné pomocné kontakty DILA-XHI(V).., DILM32-XHI11-S.
Všechny stykače ovládané stejnosměrným napětím mají vestavěný ochranný člen (DILM7 – DILM15: varistor). Zrcadlový kontakt u DILM7-01 až DILM32-01. Spínací členy stykačů podle ČSN EN 50012.
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Jmenovitý provozní výkon NEMA 11 kW
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
