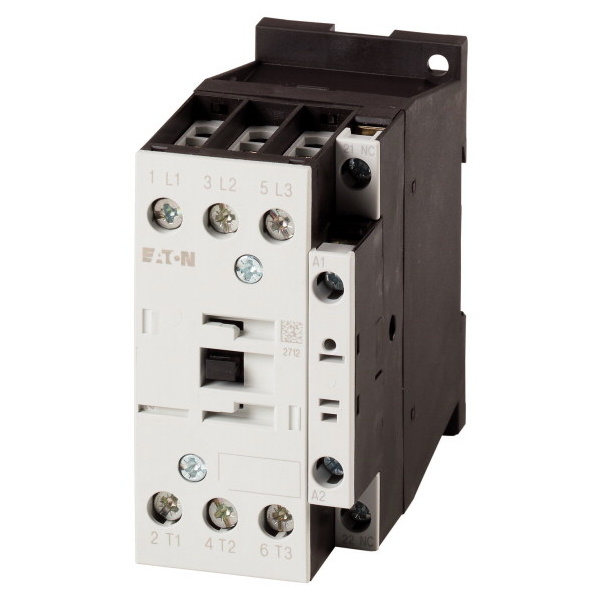

EATON STYKAČ VÝKON DILM25-01(400V50HZ,440V60HZ) 25A 1V 277166

Eaton 277166 Výkonový stykač, 3p+1R, 11kW/400V/AC3 Zobrazit více

Výrobce: EATON

Kód produktu: 82293576 Zkopírováno

Kód dodavatele: 277166 Zkopírováno

EAN: 4015082771669 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 400 - 400 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 440 - 440 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton 277166 Výkonový stykač, 3p+1R, 11kW/400V/AC3
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
