EATON STYKAČ VÝKON DILM25-01-EA (230V50HZ,240V60HZ) 189915

Eaton Moeller stykač DILM25-01-EA, 3pólový, 25 A, s jedním pomocným kontaktem 1 NC, ovláda... Zobrazit více

Výrobce: EATON

Kód produktu: 82199318 Zkopírováno

Kód dodavatele: 189915 Zkopírováno

EAN: 4015081879113 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

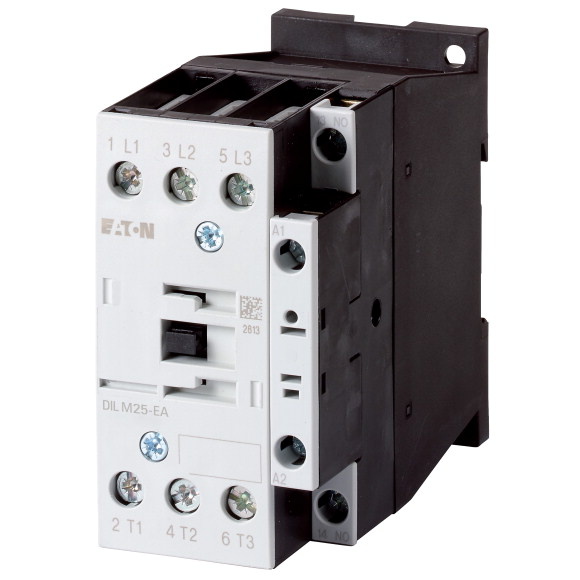

Eaton Moeller stykač DILM25-01-EA, 3pólový, 25 A, s jedním pomocným kontaktem 1 NC, ovládací cívka 230 V 50 Hz / 240 V 60 Hz.

Tento stykač Eaton Moeller série DILM s katalogovým číslem 189915 je určen pro spínání motorů a dalších elektrických zařízení. Nabízí jmenovitý provozní proud 25 A v kategorii AC-3 při 400 V a výkon motoru až 11 kW. Stykač je vybaven jedním vestavěným pomocným kontaktem (1x NC) a šroubovými svorkami pro pevné připojení vodičů. Ovládací cívka pracuje s napětím 230 V při 50 Hz nebo 240 V při 60 Hz. Díky kompaktním rozměrům a robustní konstrukci je vhodný pro průmyslové i komerční aplikace. Splňuje požadavky norem IEC a směrnice RoHS, což zaručuje bezpečnost a ekologickou šetrnost.

Klíčové vlastnosti

  • Katalogové číslo: 189915
  • Model: DILM25-01-EA(230V50HZ,240V60HZ)
  • Typ: stykač, 3pólový
  • Ovládací napětí cívky: 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • Jmenovitý provozní proud: 25 A (AC-3 při 400 V)
  • Výkon motoru: až 11 kW (při 400 V)
  • Pomocné kontakty: 1x NC
  • Připojení: šroubové svorky

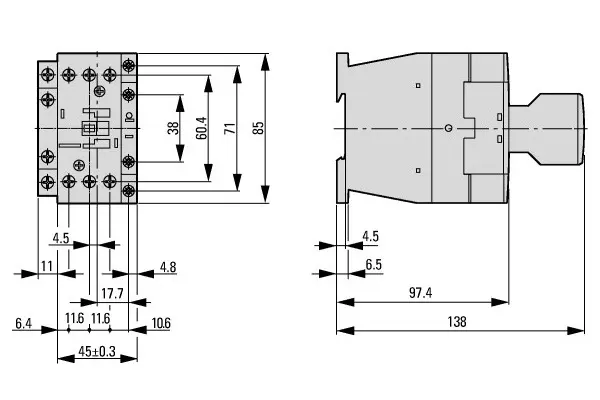

  • Rozměry: 97 x 85 x 45 mm
  • Hmotnost: 0,428 kg
  • Odvod tepla: 4,2 W
  • Certifikace: CE, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
