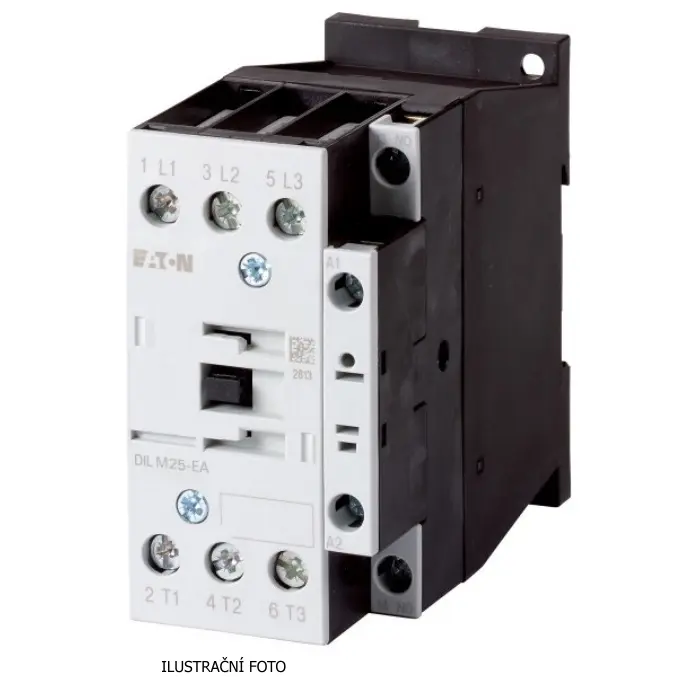

EATON STYKAČ VÝKON DILM25-01-EA (RDC24V) 189916

Eaton Moeller stykač DILM25-01-EA(RDC24), 3pólový, 11 kW AC-3/400 V, cívka 24-27 V DC, 1 p... Zobrazit více

Výrobce: EATON

Kód produktu: 81893407 Zkopírováno

Kód dodavatele: 189916 Zkopírováno

EAN: 4015081879120 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM25-01-EA(RDC24), 3pólový, 11 kW AC-3/400 V, cívka 24-27 V DC, 1 pomocný kontakt NC.

Stykač Eaton Moeller série DILM25 s katalogovým číslem 189916 je určen pro spínání a řízení elektrických obvodů v průmyslových a komerčních aplikacích. Nabízí jmenovitý výkon 11 kW při AC-3 a 400 V, jmenovitý proud 45 A při AC-1 a 25 A při AC-3. Přístroj disponuje třemi hlavními póly a jedním pomocným rozpínacím kontaktem (NC). Ovládací cívka pracuje s napětím 24-27 V DC, což umožňuje spolehlivý provoz i při dlouhodobém zatížení. Díky šroubovým svorkám je instalace snadná a bezpečná. Stykač má rozměry 97 x 85 x 45 mm, hmotnost 0,534 kg a je navržen pro provoz v teplotním rozsahu -25 °C až +60 °C. Splňuje normy CE a RoHS, což zaručuje bezpečnost a kvalitu.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM25-01-EA(RDC24)
  • Jmenovitý výkon 11 kW (AC-3) při 400 V
  • Jmenovitý proud 45 A (AC-1) / 25 A (AC-3)
  • Ovládací cívka 24-27 V DC
  • 1 pomocný kontakt NC
  • Šroubové svorky pro spolehlivé připojení
  • Rozměry: 97 x 85 x 45 mm
  • Hmotnost: 0,534 kg
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
