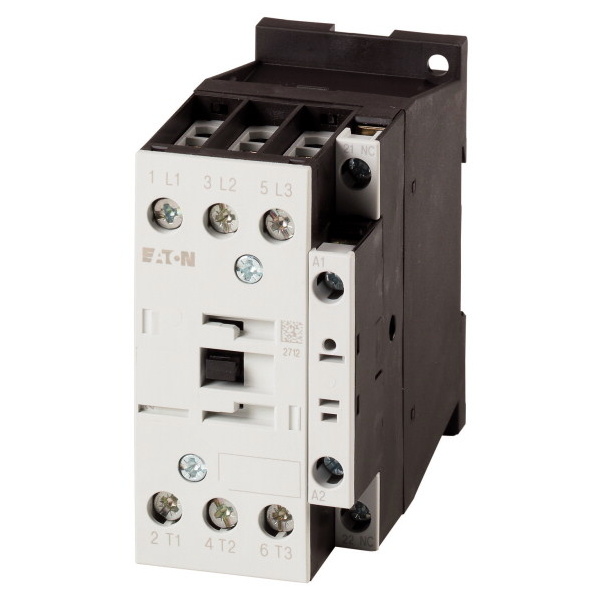

EATON STYKAČ VÝKON DILM25-01(RDC12) (25A/11KW AC-3 45A AC-1 1V UC=12V DC) 104811

Eaton 104811 Výkonový stykač, 3p+1R, 11kW/400V/AC3 Zobrazit více

Výrobce: EATON

Kód produktu: 82888116 Zkopírováno

Kód dodavatele: 104811 Zkopírováno

EAN: 4015081046119 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 12 - 12 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton 104811 Výkonový stykač, 3p+1R, 11kW/400V/AC3
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 12 - 12 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Vhodné pro řadovou montáž Ne
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 12 - 12 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Vhodné pro řadovou montáž Ne
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
