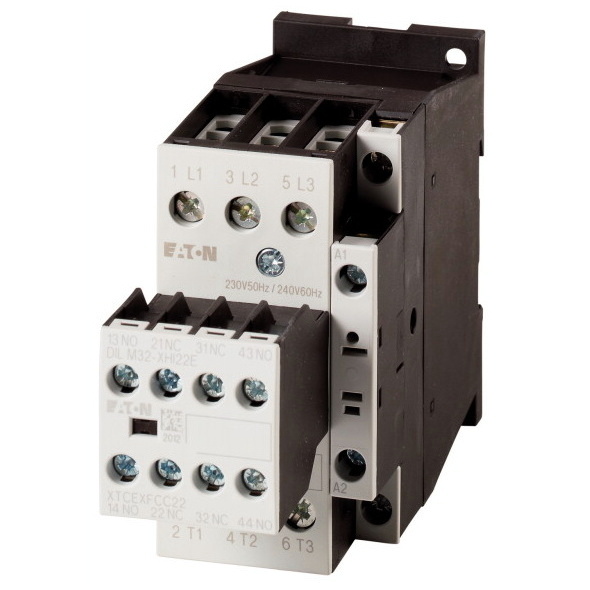

EATON STYKAČ VÝKON DILM25-22(RDC24) (25A/11KW AC-3 45A AC-1 2Z 2V UC=24V DC) 106372

Eaton 106372 Výkonový stykač, 3p+2S+2R, 11kW/400V/AC3 Zobrazit více

Výrobce: EATON

Kód produktu: 82695113 Zkopírováno

Kód dodavatele: 106372 Zkopírováno

EAN: 4015081061426 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton 106372 Výkonový stykač, 3p+2S+2R, 11kW/400V/AC3
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 138 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 13 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 6 kW
Jmenovitý provozní výkon NEMA 11 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 138 mm
