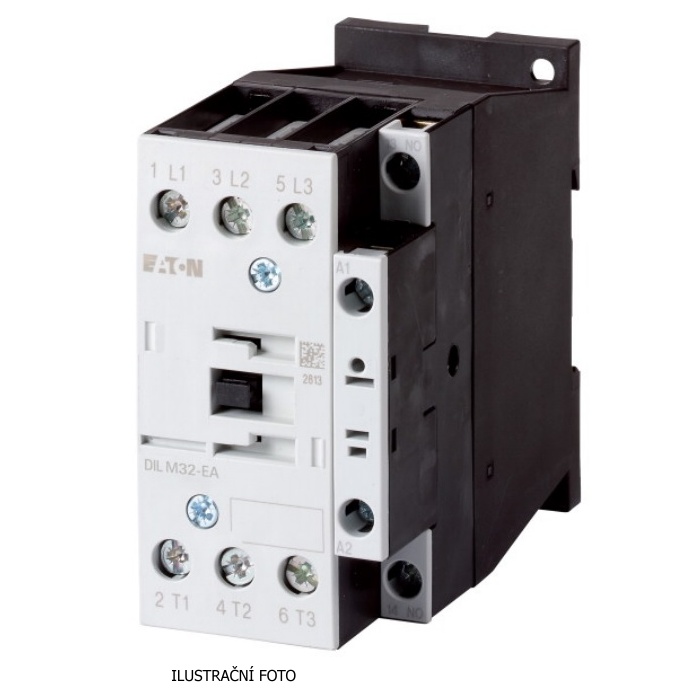

EATON STYKAČ VÝKON DILM32-01-EA(RDC24) 45A 190004

Eaton Moeller stykač DILM32-01-EA(RDC24), 3pólový, 15 kW AC-3/400 V, cívka 24 V DC, 1 pomo... Zobrazit více

Výrobce: EATON

Kód produktu: 81889175 Zkopírováno

Kód dodavatele: 190004 Zkopírováno

EAN: 4015081880003 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM32-01-EA(RDC24), 3pólový, 15 kW AC-3/400 V, cívka 24 V DC, 1 pomocný kontakt NC.

Stykač Eaton Moeller série DILM32-01-EA(RDC24) s katalogovým číslem 190004 je určen pro spínání a ovládání elektrických obvodů s vysokým zatížením. Nabízí jmenovitý výkon 15 kW při AC-3 a 400 V a proud 45 A při AC-1, resp. 32 A při AC-3. Zařízení je vybaveno třemi hlavními spínacími póly a jedním pomocným rozpínacím kontaktem NC. Ovládací cívka pracuje s DC napětím 24-27 V a zajišťuje spolehlivé sepnutí i při dlouhodobém provozu. Připojení probíhá pomocí šroubových svorek, což zaručuje bezpečnou instalaci. Díky kompaktním rozměrům a robustní konstrukci je stykač vhodný pro průmyslové aplikace s vysokými požadavky na výkon a spolehlivost.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM32-01-EA(RDC24)
  • Jmenovitý výkon 15 kW při AC-3, 400 V
  • Jmenovitý proud 45 A (AC-1) / 32 A (AC-3)
  • Ovládací cívka DC 24-27 V
  • 1 pomocný kontakt NC
  • Šroubové svorky pro bezpečné připojení
  • Kompaktní rozměry: 102 x 49 x 89 mm
  • Hmotnost 0,56 kg
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 14.9 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 14.9 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
