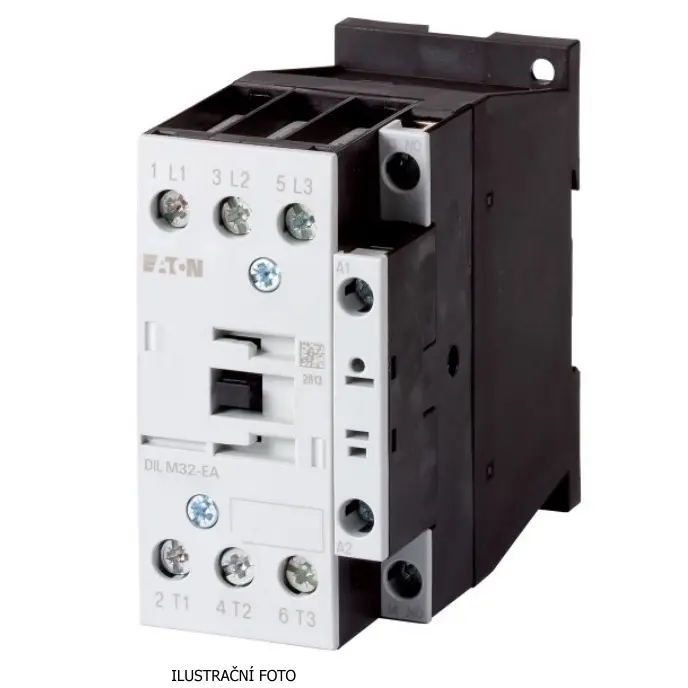

EATON STYKAČ VÝKON DILM32-10-EA(230V50HZ,240V60HZ) 189917

Eaton Moeller stykač DILM32-10-EA, 3pólový, 15 kW AC-3/400 V, 230 V AC cívka, 1 pomocný ko... Zobrazit více

Výrobce: EATON

Kód produktu: 81891090 Zkopírováno

Kód dodavatele: 189917 Zkopírováno

EAN: 4015081879137 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM32-10-EA, 3pólový, 15 kW AC-3/400 V, 230 V AC cívka, 1 pomocný kontakt NO.

Stykač Eaton Moeller série DILM32 s katalogovým číslem 189917 je určen pro spínání a řízení elektrických obvodů v průmyslových i komerčních aplikacích. Nabízí jmenovitý výkon 15 kW při AC-3 a 400 V, jmenovitý proud 45 A při AC-1 a 32 A při AC-3. Přístroj je vybaven třemi hlavními póly a jedním pomocným spínacím kontaktem (NO). Ovládací cívka pracuje s napětím 230 V při 50 Hz nebo 240 V při 60 Hz. Díky šroubovým svorkám je instalace jednoduchá a bezpečná. Stykač má kompaktní rozměry 97 x 85 x 45 mm, hmotnost 0,42 kg a splňuje požadavky norem CE a RoHS. Je navržen pro spolehlivý provoz v teplotním rozsahu -25 °C až +60 °C.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller DILM32-10-EA
  • Jmenovitý výkon 15 kW (AC-3) při 400 V
  • Jmenovitý proud 45 A (AC-1) / 32 A (AC-3)
  • Ovládací cívka 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • 1 pomocný kontakt NO
  • Šroubové svorky pro snadné připojení
  • Rozměry: 97 x 85 x 45 mm
  • Certifikace CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 14.9 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 14.9 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
