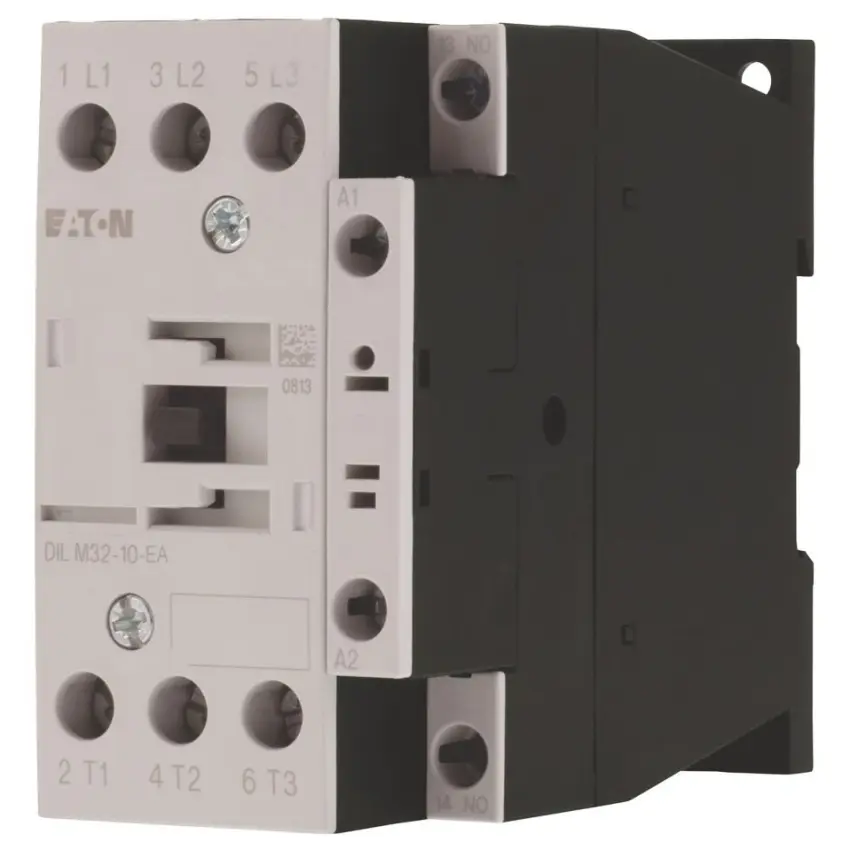

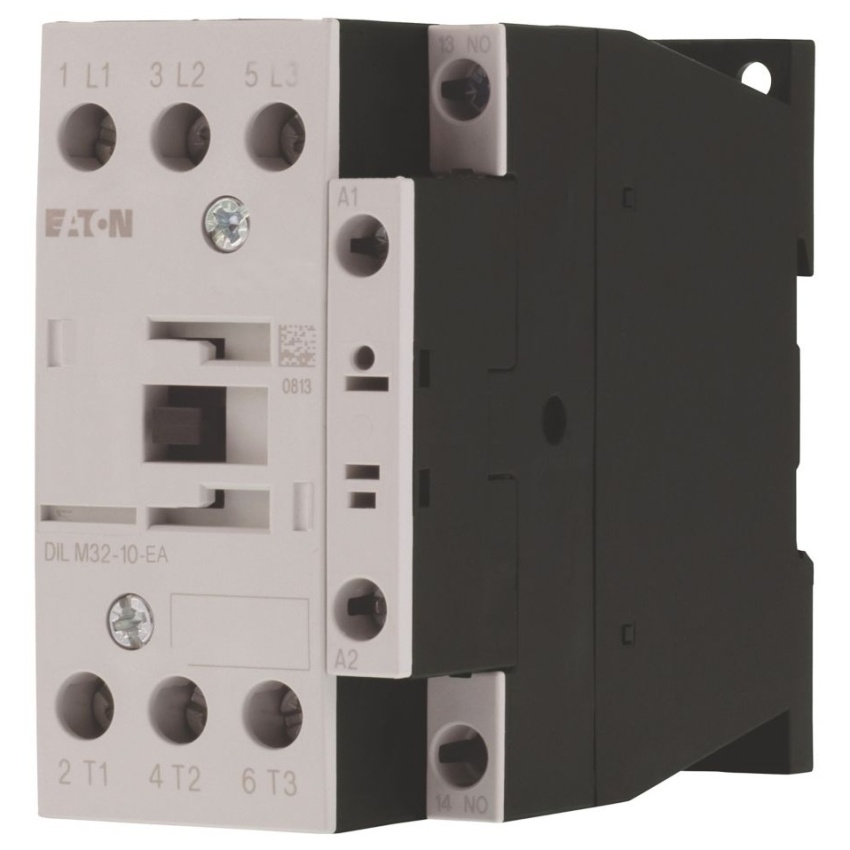

EATON STYKAČ VÝKON DILM32-10-EA(RDC24) 189918

Stykač Eaton DILM32-10-EA je určen pro spínání výkonových obvodů v průmyslových aplikacích... Zobrazit více

Výrobce: EATON

Kód produktu: 83198338 Zkopírováno

Kód dodavatele: 189918 Zkopírováno

EAN: 4015081879144 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Stykač Eaton DILM32-10-EA je určen pro spínání výkonových obvodů v průmyslových aplikacích s DC ovládáním. Nabízí kompaktní provedení, spolehlivý provoz a přesně definované elektrické parametry.

Výkonový stykač :contentReference[oaicite:0]{index=0} Moeller řady DILM s označením DILM32-10-EA(RDC24) je navržen jako třípólové zařízení se šroubovými svorkami pro připojení hlavních obvodů. Při kategorii užití AC-3 dosahuje jmenovitého proudu 32 A a výkonu 15 kW při napětí 380/400 V, zatímco v kategorii AC-1 je dimenzován na proud 45 A. Ovládací obvod pracuje se stejnosměrným napětím v rozsahu 24-27 V DC a stykač je vybaven jedním pomocným spínacím kontaktem. Konstrukce splňuje požadavky norem EN 60947, je v souladu se směrnicí RoHS a je určena pro použití v rozváděčových systémech.

Klíčové vlastnosti

  • Třípólový výkonový stykač
  • Jmenovitý proud 32 A při AC-3 a 45 A při AC-1
  • Jmenovitý výkon 15 kW při 380/400 V AC-3
  • Ovládací napětí 24 V DC
  • 1 pomocný spínací kontakt
  • Šroubové připojení hlavního obvodu
  • Shoda s CE a RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 14.9 kW
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
