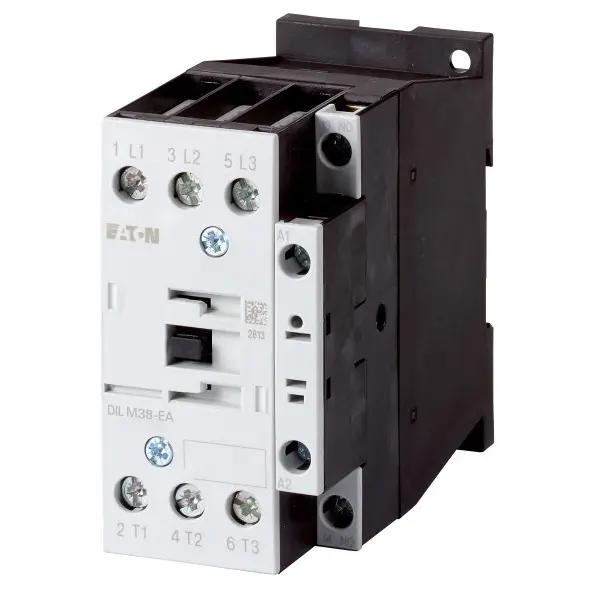

EATON STYKAČ VÝKON DILM38-10-EA(RDC24) 38A 190006

Tento třípólový spínací přístroj je určen pro spínání střídavých obvodů v rozsahu provozní... Zobrazit více

Výrobce: EATON

Kód produktu: 82877468 Zkopírováno

Kód dodavatele: 190006 Zkopírováno

EAN: 4015081880027 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Tento třípólový spínací přístroj je určen pro spínání střídavých obvodů v rozsahu provozních napětí 24-690 V při frekvenci 50/60 Hz.

Tento třípólový spínací přístroj je určen pro spínání střídavých obvodů v rozsahu provozních napětí 24-690 V při frekvenci 50/60 Hz. Hlavní obvod je vybaven třemi spínacími kontakty a doplněn jedním pomocným spínacím kontaktem, bez rozpínacích a pomocných rozpínacích kontaktů. Přístroj dosahuje provozního proudu 45 A v kategorii AC-1 při 400 V a 38 A v kategorii AC-3 s odpovídajícím výkonem 18,5 kW, v kategorii AC-4 pak 15 A při 400 V s výkonem 7 kW. Řídicí obvod je určen pro stejnosměrné napájecí napětí 24-27 V DC. Kompaktní rozměry - hloubka 97 mm, šířka 45 mm a výška 85 mm - spolu se šroubovým elektrickým připojením hlavního obvodu usnadňují instalaci do rozváděčů a zajišťují spolehlivé připojení vodičů.

Klíčové vlastnosti

  • 3 spínací kontakty hlavního obvodu a 1 pomocný spínací kontakt
  • Bez rozpínacích a pomocných rozpínacích kontaktů
  • Provozní napětí 24-690 V AC při 50/60 Hz
  • Provozní proud AC-1 45 A při 400 V
  • Provozní proud AC-3 38 A při 400 V, výkon 18,5 kW
  • Provozní proud AC-4 15 A při 400 V, výkon 7 kW
  • Řídicí (ovládací) napájecí napětí 24-27 V DC
  • Šroubové elektrické připojení hlavního obvodu
  • Kompaktní rozměry: hloubka 97 mm, šířka 45 mm, výška 85 mm
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovitý provozní proud Ie při AC-3, 400 V 38 A
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 15 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 7 kW
Jmenovitý provozní výkon NEMA 14.9 kW
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Vhodné pro řadovou montáž Ne
Provozní napětí AC 50 Hz 24 - 690 V
Provozní napětí AC 60 Hz 24 - 690 V
Šířka 45 mm
Výška 85 mm
Hloubka 97 mm
