EATON STYKAČ VÝKON DILM40-EA(230V50HZ,240V60HZ) 40A 190009

EA_2110PIC-289.jpg EA_210X214.jpg
Stykač Eaton Moeller DILM40-EA(230V50HZ,240V60HZ), 3pólový, 40 A AC-3, 18,5 kW, s AC cívko... Zobrazit více

Výrobce: EATON

Kód produktu: 82296667 Zkopírováno

Kód dodavatele: 190009 Zkopírováno

EAN: 4015081880058 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 240 - 240 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Druh napětí pro ovládání: AC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

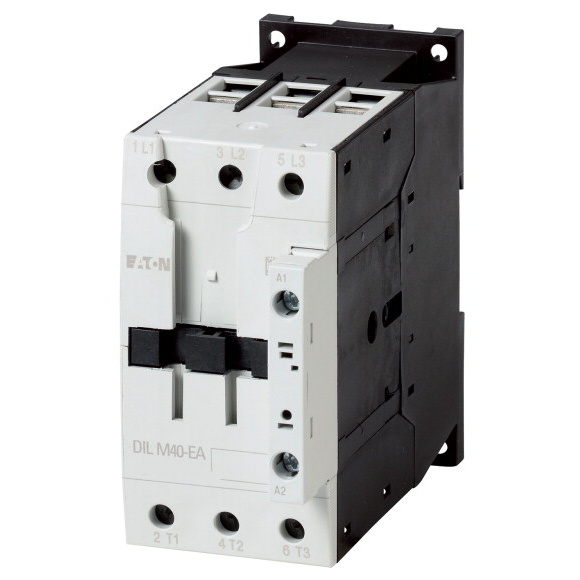

Stykač Eaton Moeller DILM40-EA(230V50HZ,240V60HZ), 3pólový, 40 A AC-3, 18,5 kW, s AC cívkou 230/240 V, šroubové svorky.

Stykač Eaton Moeller série DILM s katalogovým číslem 190009 je určen pro spínání a řízení motorů a jiných elektrických obvodů v nízkonapěťových aplikacích. Tento třípólový výkonový stykač s jmenovitým provozním proudem 40 A (AC-3, 400 V) a výkonem motoru až 18,5 kW je vybaven cívkou pro AC ovládání s napětím 230 V při 50 Hz nebo 240 V při 60 Hz. Díky robustní konstrukci, šroubovým svorkám a vysoké spolehlivosti je ideálním řešením pro průmyslové instalace a rozvaděče. Produkt splňuje normy CE a RoHS a nabízí široký rozsah provozních teplot od -25 °C do +60 °C.

Klíčové vlastnosti

  • Katalogové číslo: 190009
  • Model: DILM40-EA(230V50HZ,240V60HZ)
  • Počet pólů: 3
  • Jmenovitý provozní proud: 40 A (AC-3, 400 V)
  • Jmenovitý výkon motoru: 18,5 kW (400 V)
  • Ovládací napětí cívky: 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • Typ připojení: šroubové svorky

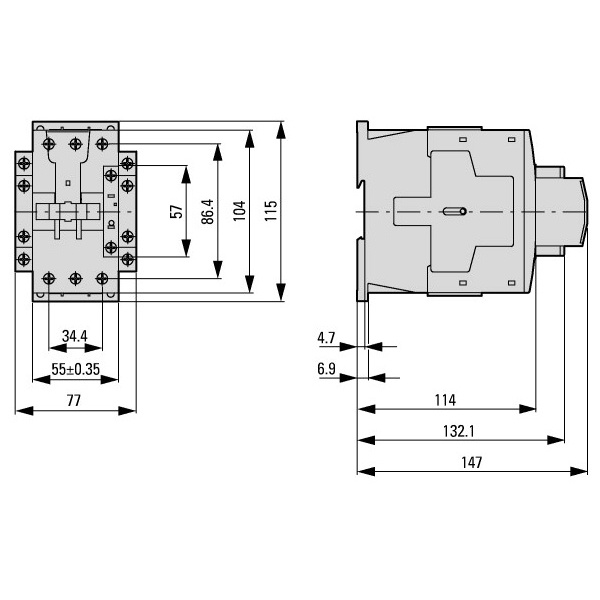

  • Rozměry: výška 115 mm, šířka 55 mm, hloubka 132,1 mm
  • Hmotnost: 0,872 kg
  • Jmenovité izolační napětí: 690 V
  • Jmenovitý provozní proud AC-1 (400 V): 60 A
  • Jmenovitý zkratový proud: až 100 kA (v závislosti na pojistce/jističi)
  • Provozní teplota: -25 °C až +60 °C
  • Skladovací teplota: -40 °C až +80 °C
  • Certifikace: CE, RoHS conform
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 60 A
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 18 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 9 kW
Jmenovitý provozní výkon NEMA 22 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 60 A
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 18 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 9 kW
Jmenovitý provozní výkon NEMA 22 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
