EATON STYKAČ VÝKON DILM40-EA(RDC24) 190010

Eaton Moeller stykač DILM40-EA(RDC24), 3pólový, 40 A, DC cívka 24-27 V, výkon motoru 18,5 ... Zobrazit více

Výrobce: EATON

Kód produktu: 82289607 Zkopírováno

Kód dodavatele: 190010 Zkopírováno

EAN: 4015081880065 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

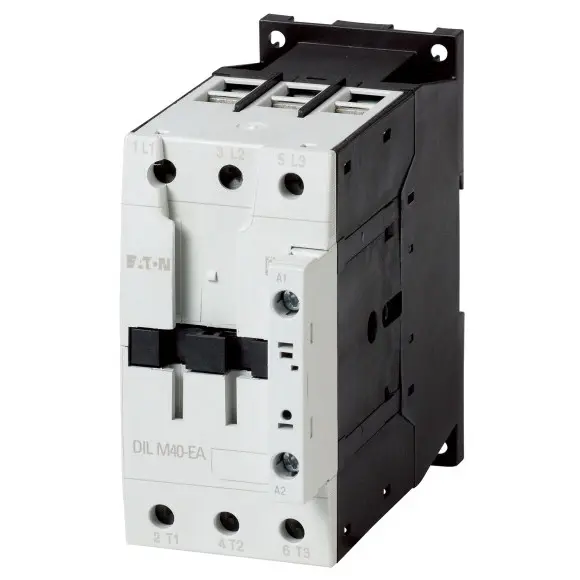

Eaton Moeller stykač DILM40-EA(RDC24), 3pólový, 40 A, DC cívka 24-27 V, výkon motoru 18,5 kW, šroubové svorky.

Tento stykač Eaton Moeller série DILM s katalogovým číslem 190010 je určen pro spínání motorů a dalších elektrických zařízení v průmyslových aplikacích. Nabízí jmenovitý proud 40 A (AC-3 při 400 V) a výkon motoru až 18,5 kW. Přístroj pracuje s DC cívkou o napětí 24-27 V a je vybaven šroubovými svorkami pro pevné připojení vodičů. Díky robustní konstrukci, vysoké spolehlivosti a 100% pracovním cyklu je vhodný pro trvalý provoz. Stykač dosahuje krátkodobé zkratové odolnosti až 100 kA (při použití pojistky Class J) a splňuje požadavky norem IEC/EN 60947, UL a CSA. Díky kompaktním rozměrům a odolnosti vůči prostředí (-25 °C až +60 °C) je ideálním řešením pro náročné aplikace.

Klíčové vlastnosti

  • Katalogové číslo: 190010
  • Model: DILM40-EA(RDC24)
  • Typ: stykač, 3pólový
  • Jmenovitý provozní proud: 40 A (AC-3 při 400 V)
  • Výkon motoru: až 18,5 kW (při 400 V)
  • Ovládací cívka: 24-27 V DC
  • Jmenovitý izolační napětí: 690 V
  • Zkratová odolnost: až 100 kA (s pojistkou Class J)
  • Připojení: šroubové svorky

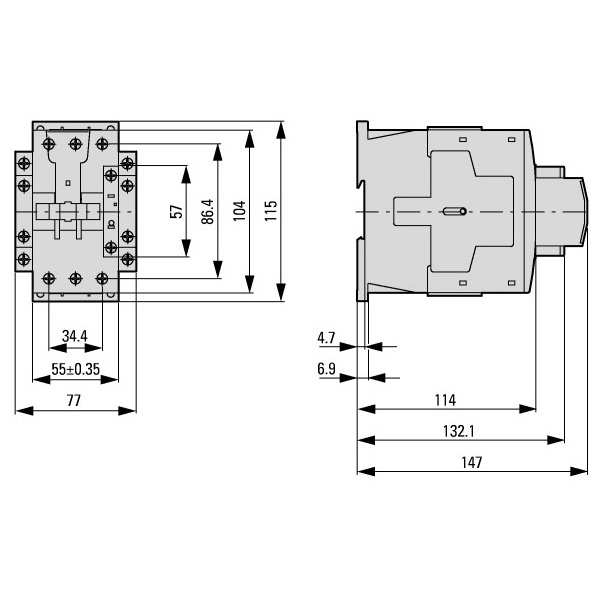

  • Rozměry: 132,1 x 115 x 55 mm
  • Hmotnost: 1,052 kg
  • Provozní teplota: -25 °C až +60 °C
  • Skladovací teplota: -40 °C až +80 °C
  • Pracovní cyklus: 100 % (duty factor)
  • Splňuje normy: IEC/EN 60947, UL, CSA
  • Certifikace: CE, RoHS
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 60 A
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 18 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 9 kW
Jmenovitý provozní výkon NEMA 22 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 60 A
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 18 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 9 kW
Jmenovitý provozní výkon NEMA 22 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
