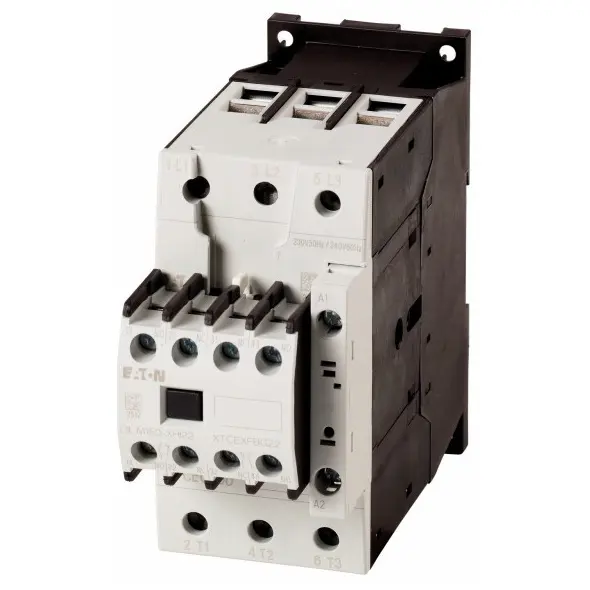

EATON STYKAČ VÝKON DILM50-22(RDC24) 50A 2Z+2V 277876

Výkonový stykač řady DILM. Kompletní přístroj. Šroubové svorky. Všechny stykače ovládané s... Zobrazit více

Výrobce: EATON

Kód produktu: 50998511 Zkopírováno

Kód dodavatele: 277876 Zkopírováno

EAN: 4015082778767 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 0 - 0 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V

Druh napětí pro ovládání: DC

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový stykač řady DILM. Kompletní přístroj. Šroubové svorky.
Všechny stykače ovládané stejnosměrným napětím mají vestavěný ochranný člen (DILM7 – DILM15: varistor). Zrcadlový kontakt u DILM7-01 až DILM32-01. Spínací členy stykačů podle ČSN EN 50012.
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 80 A
Jmenovitý provozní proud Ie při AC-3, 400 V 50 A
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 21 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 10 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Jmenovitý provozní výkon NEMA 29.8 kW
Šířka 55 mm
Výška 115 mm
Hloubka 147 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 50 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 0 - 0 V
Jmenovité řídicí napájecí napětí Us DC 24 - 27 V
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-1, 400 V 80 A
Jmenovitý provozní proud Ie při AC-3, 400 V 50 A
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 21 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 10 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Jmenovitý provozní výkon NEMA 29.8 kW
Šířka 55 mm
Výška 115 mm
Hloubka 147 mm
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
