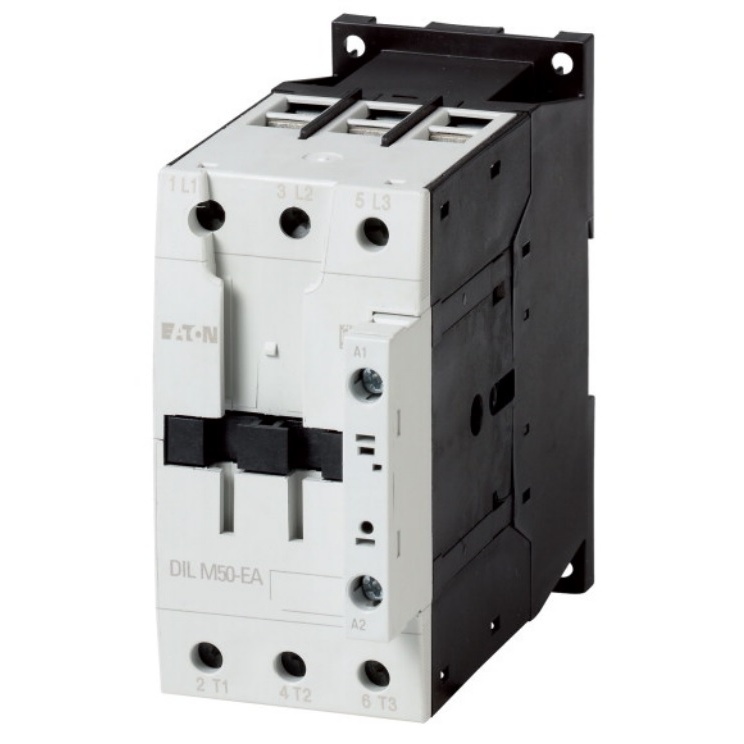

EATON STYKAČ VÝKON DILM50-EA(230V50HZ,240V60HZ) 50A AC-3 190011

Eaton Moeller stykač DILM50-EA 3pólový, 80 A AC-1 / 50 A AC-3, 230 V 50 Hz, 240 V 60 Hz, š... Zobrazit více

Výrobce: EATON

Kód produktu: 81887841 Zkopírováno

Kód dodavatele: 190011 Zkopírováno

EAN: 4015081880072 Zkopírováno

Druh napětí pro ovládání: AC

Jmenovitý provozní proud Ie při AC-1, 400 V: 80 A

Jmenovitý provozní proud Ie při AC-3, 400 V: 50 A

Jmenovitý provozní výkon při AC-3, 400 V: 22 kW

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller stykač DILM50-EA 3pólový, 80 A AC-1 / 50 A AC-3, 230 V 50 Hz, 240 V 60 Hz, šroubové svorky.

Stykač Eaton Moeller série DILM s katalogovým číslem 190011 je určen pro spínání a řízení elektrických obvodů v průmyslových aplikacích. Jedná se o třípólový výkonový stykač s jmenovitým proudem 80 A při AC-1 a 50 A při AC-3 při napětí 380-415 V. Ovládání je zajištěno pomocí AC cívky s napájením 230 V při 50 Hz a 240 V při 60 Hz. Stykač je vybaven šroubovými svorkami pro bezpečné a spolehlivé připojení vodičů a vyznačuje se vysokou zkratovou odolností až 100 kA. Díky robustní konstrukci a souladu s evropskými normami je vhodný pro náročné provozy.

Klíčové vlastnosti

  • Třípólový výkonový stykač Eaton Moeller série DILM
  • Jmenovitý proud 80 A (AC-1) / 50 A (AC-3)
  • Ovládací cívka 230 V AC (50 Hz) / 240 V AC (60 Hz)
  • Vysoká zkratová odolnost až 100 kA
  • Šroubové svorky pro snadnou instalaci
  • Rozměry: 132,1 x 115 x 55 mm
  • Certifikace CE, RoHS
Název parametru Hodnota
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-1, 400 V 80 A
Jmenovitý provozní proud Ie při AC-3, 400 V 50 A
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 21 A
Jmenovitý provozní výkon Ie při AC-4, 400 V 10 kW
Jmenovitý provozní výkon NEMA 29.8 kW
Vhodné pro řadovou montáž Ne
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních rozpojovacích kontaktů 0
Počet hlavních spínacích kontaktů 3
Šířka 55 mm
Výška 115 mm
Hloubka 132.1 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Provozní napětí AC 50 Hz 230 - 690 V
Provozní napětí AC 60 Hz 230 - 690 V
